[转]手把手教你从0到1写一个简单的缓存框架
1. 缓存定义的规范
JSR是 JavaSpecification Requests的缩写，意思是 Java 规范提案，它已成为 Java 界的一个重要标准。在 2012年 10月 26 日 JSR 规范委员会发布了 JSR 107（JCache API）的首个早期规范，该规范定义了一种对 Java 对象临时在内存中进行缓存的方法，包括对象的创建、访问、失效、一致性等。
1-1. 新规范的主要内容及特性
新规范的主要内容如下：
为应用程序提供缓存 Java 对象的功能。
- 定义了一套通用的缓存概念和工具。
- 最小化开发人员使用缓存的学习成本。
- 最大化应用程序在使用不同缓存实现之间的可移植性。
- 支持进程内和分布式的缓存实现。
- 支持 by-value 和 by-reference 的缓存对象。
- 定义遵照 JSR-175 的缓存注解；定义一套 Java 编程语言的元数据。
从规范的设计角度来看，在 javax.cache 包中有一个 CacheManager 接口负责保存和控制一系列的缓存，主要特性包括：
能从缓存中读取数据
- 能将数据写入到缓存中
- 缓存具有原子性操作
- 具有缓存事件监听器
- 具有缓存注解
- 保存缓存的 KEY 和 VALUE 类型应该为泛型
1-2. 新规范的 API 介绍
在 JSR107 规范中将 Cache API(javax.cache)作为实现的类库，通过如下的 Maven 进行引入。
1 2 3 4 5 |
<dependency> <groupId>javax.cache</groupId> <artifactId>cache-api</artifactId> <version>1.0.0</version> </dependency> |
1. 核心概念
Cache API 定义了 4 个核心概念：
- CachingProvider：定义了创建、配置、获取、管理和控制多个 CacheManager。一个应用可以在运行期访问多个 CachingProvider。
- CacheManager：定义了创建、配置、获取、管理和控制多个唯一命名的 Cache，这些 Cache 存在于 CacheManager 的上下文中。一个 CacheManager 仅被一个 CachingProvider 所拥有。
- Cache：是一个类似 Map 的数据结构并临时存储以 Key 为索引的值。一个 Cache 仅被一个 CacheManager 所拥有。
- Entry：是一个存储在 Cache 中的 key-value 对。
每一个存储在 Cache 中的条目有一个定义的有效期，即 Expiry Duration。一旦超过这个时间，条目为过期的状态。一旦过期，条目将不可访问、更新和删除。缓存有效期可以通过 ExpiryPolicy 设置。
2. Store-By-Value和 Store-By-Reference
Store-By-Value 和 Store-By-Reference 是两种不同的缓存实现。
- Store-By-Value：指在 key/value 存入缓存时，将其值拷贝一份存入缓存。避免在其他程序修改 key 或 value 的值时，污染缓存内存储的内容。
- Store-By-Reference：指在 key/value 存入缓存时，直接将其引用存入缓存。
java常见的堆内缓存，一般使用 Store-By-Reference 方式，提升缓存性能。常见的堆外缓存和进程外缓存，一般由于使用引用在技术上比较复杂，通常使用 Store-By-Value 方式。
3. 缓存过期策略
如果缓存中的数据已经过期，那它将不能从缓存返回。如果缓存没有配置过期政策，默认是永久有效的策略（Eternal）。
过期策略可以在配置时提供一个 ExpiryPolicy 实现的设置，见下面的定义
1 2 3 4 5 |
publicinterface ExpiryPolicy<K, V> { Duration getExpiryForCreatedEntry(Entry<?extends K, ? extends V>entry); DurationgetExpiryForAccessedEntry(Entry<? extends K, ? extends V>entry); Duration getExpiryForModifiedEntry(Entry<?extends K, ? extends V>entry); } |
其中：
- getExpiryForCreatedEntry()：当数据创建后的到期持续时间
- getExpiryForAccessedEntry()： 当数据访问后的到期持续时间
- getExpiryForModifiedEntry()：当数据修改后的到期持续时间
当这些方法被调用时，ExpiryPolicy 将返回下列值之一：
- 持续时间等于缓存配置的过期时间
- Duration.ZERO 表明数据目前已经是过期的
在特定的缓存操作执行后的一段时间后数据需要进行回收，该时间由 Duration类定义。Duration是由一个由 java.util.concurrent.TimeUnit 和时长 durationAmount 组成，TimeUnit 的最小值为 TimeUnit.MILLISECONDS。
2. 缓存框架的实现

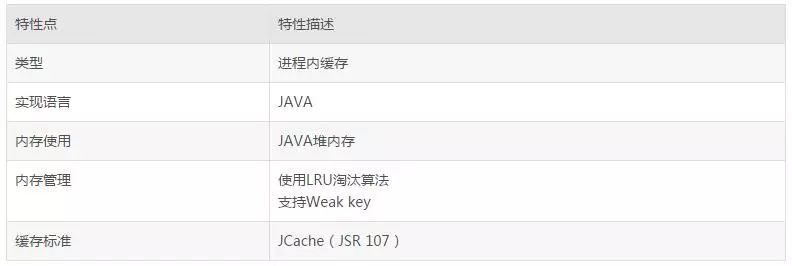

基于上文缓存定义的规范，我们可以自己动手写一个简单的缓存框架，我们先对缓存框架做一个初步的规划，实现一个具有如表 1 所描述的特性的简单缓存。
表 1 缓存框架特性
下面，我们将遵循我们的规划，由简入繁逐步迭代我们的缓存组件，我们给组件取名叫做 CsCache（Cache Study）。
2-1. 前期准备

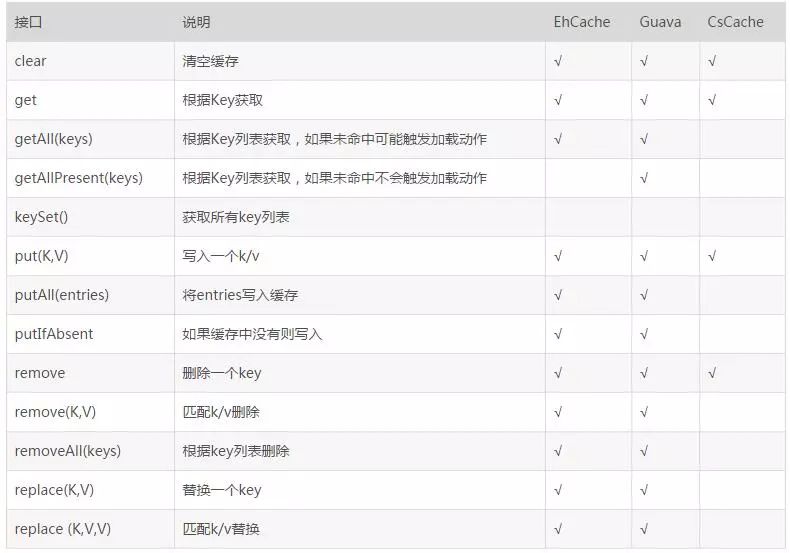

参考开源缓存组件 EhCache 和 Guava，提取它们的公共方法，可以得到最核心的，也是我们最关心的一些方法，见表 2。
表 2 简单缓存的常用方法
我们的缓存框架选取了最基本的 get（获取缓存）、put（放入缓存）、remove（根据 key值删除缓存）、clear（清空缓辈子）方法，这些方法是实际工作中当中最常用的功能。
2-2. 缓存的架构介绍
通过上一小节的前期准备，我们确定了缓存框架的几个基本的使用方法，那么从这一小节，我们就由浅入深的介绍 CsCache 缓存框架。

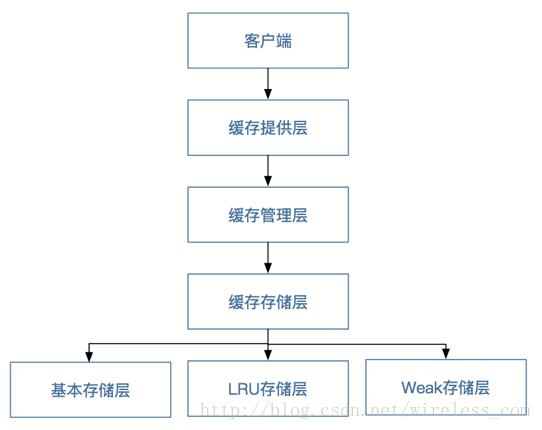

通过 JSR107 规范，我们将框架定义为客户端层、缓存提供层、缓存管理层、缓存存储层。其中缓存存储层又分为基本存储层、LRU存储层和 Weak 存储层，如图 1 所示。
图 1 缓存分层图
其中：
- 客户端层：使用者直接通过该层与数据进行交互。
- 缓存提供层：主要对缓存管理层的生命周期进行维护，负责缓存管理层的创建，保存、获取以及销毁。
- 缓存管理层：主要对缓存客户端的生命周期进行维护，负责缓存客户端的创建，保存、获取以及销毁
- 缓存存储层：负责数据以什么样的形式进行存储。
- 基本存储层：是以普通的 ConcurrentHashMap 为存储核心,数据不淘汰。
- LRU 存储层：是以最近最少用为原则进行的数据存储和缓存淘汰机制。
- Weak 存储层：是以弱引用为原则的数据存储和缓存淘汰机制。
2-3. 设计思路以及知识点详解

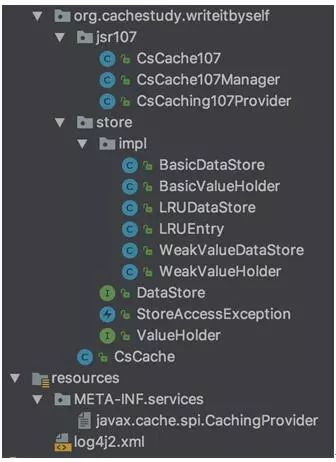

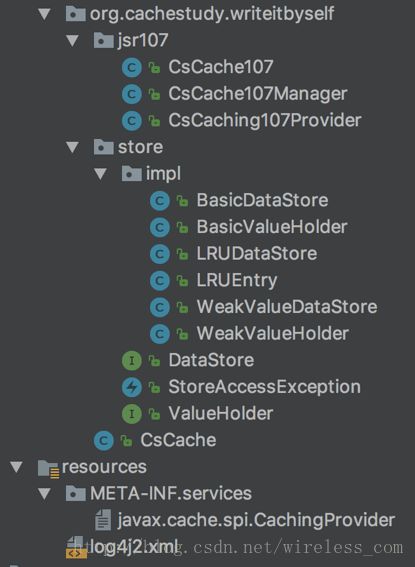

本节开始深入介绍缓存框架的类图以及相关知识点。图 2 所示列出了缓存框架的工程结构。
图 2 框架工程结构图
整个工程结构的包结构分为 JSR107 包和 store 包，JSR107 是与规范相关的一些类的封装，store包是与数据存储相关类的封装。
1. 设计类图
通过分析上文缓存架构介绍和图 2 工程结构图，我们能够对框架的整体情况有一个概览，本小节将以类图的方式展现框架的设计理念，如图 3 所示。
图 3 类图

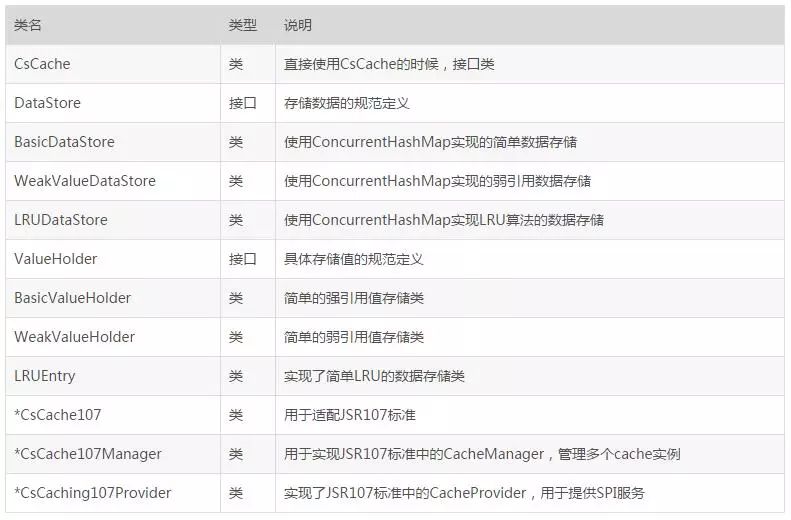

根据规范，CacheProvider、CacheManager、Cache是抽象出来的最基础的缓存接口。其中 Cache 是提供最终缓存实现的基础接口，其实现类是 CsCache107，初始化时即持有一个 BasicDataStore 对象。完整的类列表见表 3 所示。
表 3 框架核心类列表
2. 缓存框架的 SPI机制
在工程结构中的 META-INF/services/ 下面有一个 javax.cache.spi.CachingProvider 配置文件，里面有一个 org.cachestudy.writeitbyself.jsr107.CsCaching107Provider 实现类，这个配置文件实际上是利用的 JAVA SPI 机制进行组件的发现与加载。
（1）什么是 SPI
SPI 的全名为 Service Provider Interface，是 JDK 内置的一种服务提供发现机制，在 Java.util.ServiceLoader 的文档里有比较详细的介绍。
JAVA SPI 机制的思想简单来说是：在面向的对象的设计里，我们一般推荐模块之间基于接口编程，模块之间不对实现类进行硬编码。一旦代码里涉及具体的实现类，就违反了可拔插的原则，如果需要替换一种实现，就需要修改代码。为了实现在模块装配的时候能不在程序里动态指明，这就需要一种服务发现机制。JAVA SPI 就是提供了这样的一个机制，为某个接口寻找服务实现的机制。有点类似 IOC 的思想，就是将装配的控制权移到程序之外，在模块化设计中这个机制尤其重要。
（2）SPI 的使用约定
当服务的提供者，提供了服务接口的一种实现之后，在 jar 包的 META-INF/services/ 目录里同时创建一个以服务接口命名的文件。该文件里就是实现该服务接口的具体实现类。而当外部程序装配这个模块的时候，就能通过该 jar 包 META-INF/services/ 里的配置文件找到具体的实现类名，并装载实例化，完成模块的注入。基于这样一个约定就能很好的找到服务接口的实现类，而不需要再代码里制定。而在 jdk 里面提供服查找工具类：java.util.ServiceLoader，如图 4 所示。
图 4 SPI 约定结构图
3. 解读缓存数据层
缓存数据层实际承担的责任主要是缓存数据的存储和缓存的淘汰机制，在图 2 中可以看到数据的存储和淘汰是基于 DataStore 这个接口来实现的，而这一实现也正是图 1 提到的数据存储层。目前框架一共实现了三个实现类分别是：LRUDataStore、WeakDataStore 和 BaseDataStore。
我们先来分析一下 LRUDataStore 的设计原理：
（1）基于引用的淘汰算法
基于引用的淘汰算法，是一种简单有效的算法，由 JVM 的 GC 进行回收。Java 的引用主要分为强引用、软引用、弱引用、虚引用。
- 强引用（StrongReference）：强引用是使用最普遍的引用。如果一个对象具有强引用，那垃圾回收器绝不会回收它。当内存空间不足，Java 虚拟机宁愿抛出 OutOfMemoryError 错误，使程序异常终止，也不会靠随意回收具有强引用的对象来解决内存不足的问题。
- 软引用（SoftReference）：如果一个对象只具有软引用，则内存空间足够，垃圾回收器就不会回收它；如果内存空间不足了，就会回收这些对象的内存。只要垃圾回收器没有回收它，该对象就可以被程序使用。软引用可用来实现内存敏感的高速缓存。软引用可以和一个引用队列（ReferenceQueue）联合使用，如果软引用所引用的对象被垃圾回收器回收，Java 虚拟机就会把这个软引用加入到与之关联的引用队列中。
- 弱引用（WeakReference）：弱引用与软引用的区别在于：只具有弱引用的对象拥有更短暂的生命周期。在垃圾回收器线程扫描它所管辖的内存区域的过程中，一旦发现了只具有弱引用的对象，不管当前内存空间足够与否，都会回收它的内存。不过，由于垃圾回收器是一个优先级很低的线程，因此不一定会很快发现那些只具有弱引用的对象。弱引用可以和一个引用队列（ReferenceQueue）联合使用，如果弱引用所引用的对象被垃圾回收，Java 虚拟机就会把这个弱引用加入到与之关联的引用队列中。
- 引用（PhantomReference）：“虚引用”顾名思义，就是形同虚设，与其他几种引用都不同，虚引用并不会决定对象的生命周期。如果一个对象仅持有虚引用，那么它就和没有任何引用一样，在任何时候都可能被垃圾回收器回收。

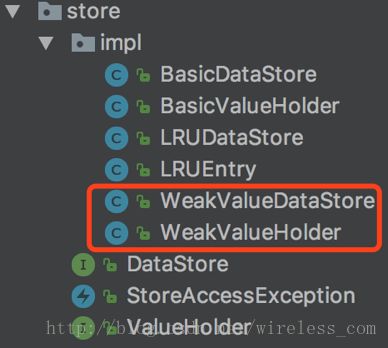

我们的引用淘汰算法是基于弱引用来实现的，在图 5 中展示了 store 包的类列表
图 5 弱引用淘汰算法
其中 WeakValueDataStore 和 WeakValueHoler 是弱引用实现所需要的实现类。WeakValueDataStore 实现了 DataStore接口，提供基于弱引用的数据存储，WeakValueHolder 实现 ValueHolder 接口，提供基于弱引用的实际值存储逻辑。
WeakValueDataStore 类的代码及实现原理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 |
//定义了使用简单弱引用的数据存储器，代码经过剪裁，完整代码请参考 github public classWeakValueDataStore<K, V> implements DataStore<K, V> { ConcurrentHashMap<K,ValueHolder<V>> map = new ConcurrentHashMap<K,ValueHolder<V>>(); @Override public ValueHolder<V> get(K key)throws StoreAccessException { return map.get(key); } @Override public PutStatus put(K key, V value)throws StoreAccessException { ValueHolder<V> v = newWeakValueHolder<V>(value); map.put(key, v); return PutStatus.PUT; } @Override public ValueHolder<V> remove(K key)throws StoreAccessException { return map.remove(key); } @Override public void clear() throwsStoreAccessException { map.clear(); } } |
WeakValueHolder 的代码及实现原理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
//简单的弱引用实现 public classWeakValueHolder<V> implements ValueHolder<V> { public WeakValueHolder(V value) { /* 使用 JDK提供的 WeakReference，建立对象的弱引用 * 在没有强引用时，JVM GC将回收对象，调用 WeakReference.get时 * 返回 null */ this.v = new WeakReference<V>(value); } privateWeakReference<V> v; @Override public V value() { return this.v.get(); } } |
测试用例验证方法如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
@Test public voidTestWeakValue() throws InterruptedException { CsCache<String, User> cache = newCsCache<String, User>(new WeakValueDataStore<String, User>()); String key = "leo"; User user = new User(); user.setName("leo"); cache.put(key, user); /* 释放对象的强引用，等待 JVM GC */ user = null; System.out.println("Hello " + cache.get(key).getName()); System.gc(); Thread.sleep(10000); /* JVM调度显式 GC后，回收了 name是 leo的 user * get返回 null */ System.out.println("Hello " + cache.get(key)); } |
（2）基于 LRU的淘汰算法
LRU（Least recently used，最近最少使用）算法根据数据的历史访问记录来进行淘汰数据，其核心思想是“如果数据最近被访问过，那么将来被访问的几率也更高”。

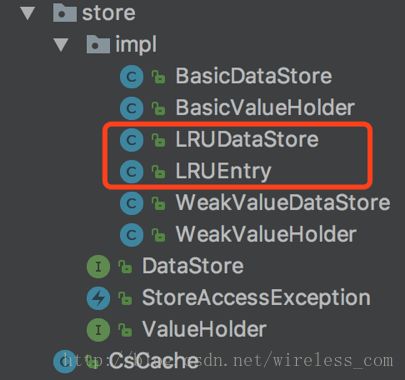

CsCache的 LRU 简单实现逻辑如下：我们通过维护 entry 的列表，在 get、put时维护 entry 列表实现，使最少访问的键值对维持在 entry 列表的最尾部。在数据量超过缓存容量需要做 LRU 淘汰时，我们通过删除链表尾部的数据，来实现简单的 LRU 数据淘汰机制，如图 6 所示。
图 6 LRU 淘汰算法
其中 LRUDataStore和 LRUEntry是弱引用实现所需要的实现类。LRUDataStore 实现了 DataStore 接口。LRUEntry 对象则是 LRU 的数据存储类
LRUDataStore 类的关键代码及实现原理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 |
@Override public ValueHolder<V> get(K key)throws StoreAccessException { LRUEntry<K, ValueHolder<?>>entry = (LRUEntry<K, ValueHolder<?>>) getEntry(key); if (entry == null) { return null; } /** 在获取数据的时候，将该 entity节点数据移动到列表头。 moveToFirst(entry); return (ValueHolder<V>)entry.getValue(); } @Override public PutStatus put(K key, V value)throws StoreAccessException { LRUEntry<K,ValueHolder<?>> entry = (LRUEntry<K, ValueHolder<?>>)getEntry(key); PutStatus status =PutStatus.NOOP; if (entry == null) { /** 数据缓存列表中的数据已经超过预定值，则删除列表中 尾的节点数据，以实现 LRU算法 **/ if (map.size() >=maxSize) { map.remove(last.getKey()); removeLast(); } entry = newLRUEntry<K, ValueHolder<?>>(key, newBasicValueHolder<V>(value)); status = PutStatus.PUT; } else { entry.setValue(newBasicValueHolder<V>(value)); status =PutStatus.UPDATE; } /** 新添加的数据要加到列表的头部 **/ moveToFirst(entry); map.put(key, entry); return status; } |
这段关键代码的核心意思是，在 LRUDataStore 类中维护了一个 LRUEntity 的数据链表，当执行 put 操作的时，则将数据封装成 LRUEntity 数据节点，加入到链表的头部以表示数据是最新的，如果数据超出链表的设定的大小范围，则从链表的尾部删除最不活跃的数据节点。当执行 get 操作的时，首先将 LRUEntity 数据节点移到到链表的头部，以表示该数据被最新请求访问，然后将数据返回。
4. 解读缓存管理层（CacheManager）
在上面图 1 中我们介绍了框架的分层结构，其中接口类 CacheManager 所对应的正是缓存管理层，在 CsCache 框架中 CacheManager 的实现类是 CsCache107Manager，它主要负责管理多个 Cache 客户端实例，以及负责缓存客户端实例的创建、销毁、获取等。
下面具体介绍 CsCache107Manager 类的关键代码及实现原理。
（1）缓存实例的创建
缓存实例创建的实现代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 |
//缓存客户端实例的创建 //缓存池是用 ConcurrentMap来实现的，用以缓存已经创建好的缓存实例 synchronizedpublic <K, V, C extends Configuration<K, V>> Cache<K, V>createCache(String cacheName, C configuration) throwsIllegalArgumentException { if (isClosed()) { throw newIllegalStateException(); } //检查缓存实例名称是否为空 checkNotNull(cacheName,"cacheName"); //检查配置信息是否为空 checkNotNull(configuration,"configuration"); //根据 cacheName获取缓存客户端实例 CsCache107<?, ?> cache =caches.get(cacheName); if (cache == null) { //如果无法从事先创建好的缓存池中获取，则创建一个新的实例 cache = newCsCache107<K, V>(this, cacheName, configuration); //将新创建的缓存实例加到缓存池中 caches.put(cache.getName(),cache); return (Cache<K,V>) cache; } else { throw newCacheException("A cache named " + cacheName + " alreadyexists."); } } |

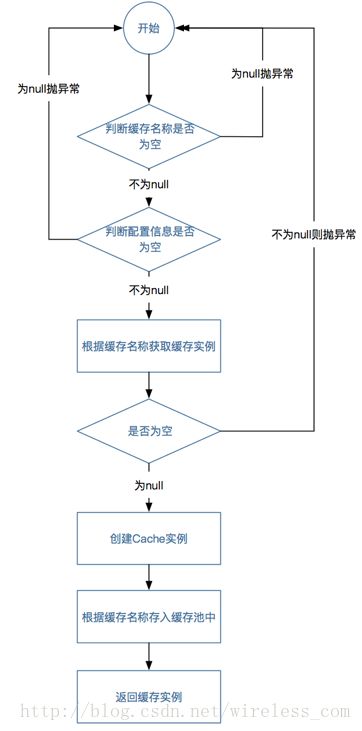

上面的代码只是针对 CsCache107Manager 类的 createCache 方法的代码进行了解读，完整的缓存实例的创建流程，如图 7 所示。
图 7 缓存实例创建
（2）缓存实例的获取
缓存实例获取的实现代码如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 |
public<K, V> Cache<K, V> getCache(String cacheName, Class<K>keyClazz, Class<V> valueClazz) { if (isClosed()) { throw newIllegalStateException(); } //判断 key类型是否为空 checkNotNull(keyClazz, "keyType"); //判断值类型是否为空 checkNotNull(valueClazz,"valueType"); //从缓存池中获取缓存实例 CsCache107<K,V> cache = (CsCache107<K, V>) caches.get(cacheName); //如果获取为空则返回 null if (cache == null) { return null; } else { //判断传入的对象和值类型是否与设定的类型一致 Configuration<?,?> configuration = cache.getConfiguration(Configuration.class); if(configuration.getKeyType() != null &&configuration.getKeyType().equals(keyClazz)) { //如果一致则返回实例 return cache; } else { //如果不一致则抛出类型不一致异常 throw new ClassCastException("Incompatiblecache key types specified, expected " +configuration.getKeyType() + " but " + valueClazz + " wasspecified"); } } } |

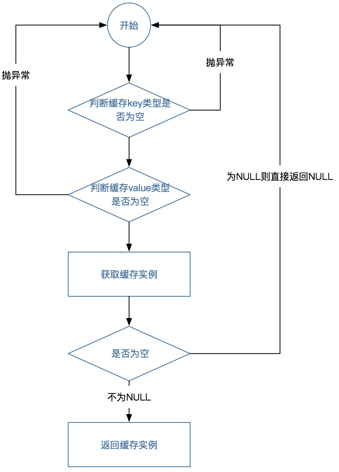

完整的缓存实例获取流程图，如图 8 所示。
图 8 缓存实例的获取
缓存实例的创建和获取实际上主要是基于一个缓存池来实现的，在代码中使用的是一个 ConcurrentHashMap 类，可以根据多个不同的缓存名称创建多个缓存实例，从而可以并发的读取。
5. 解读数据客户端层

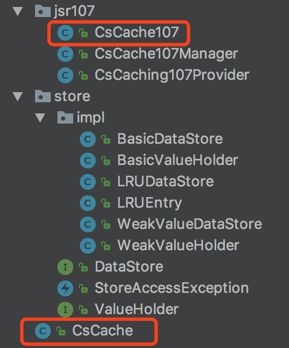

缓存客户端层主要是针对实际使用者的，在工程结构中主要涉及二个类，分别是：CsCache和 CsCache107，而 CsCache107使用的代理模式对 CsCache 进行的包装，如图 9 所示。用户在使用的时候，通过缓存管理层的 CacheManager 对象就可以获得 CsCache107 客户端对象，从而可以实现对缓存的直接操作。
图 9 数据客户端层
CsCache 关键代码和实现原理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
privatefinal DataStore<K, V> store; private static Logger logger =LoggerFactory.getLogger(CsCache.class); //构造方法，参数是传入数据存储和淘汰策略对象 public CsCache(final DataStore<K, V>dataStore) { store = dataStore; } //根据 key值获取缓存数据 public V get(final K key) { try { //从数据存储和淘汰策略对象中获取缓存数据 ValueHolder<V>value = store.get(key); if (null == value) { return null; } //返回缓存数据 return value.value(); } catch (StoreAccessException e){ logger.error("storeaccess error : ", e.getMessage()); logger.error(e.getStackTrace().toString()); return null; } } //缓存数据的存储 public void put(final K key, final Vvalue) { try { 将数据直接存放到数据和淘汰策略对象中 store.put(key, value); } catch (StoreAccessException e){ logger.error("storeaccess error : ", e.getMessage()); logger.error(e.getStackTrace().toString()); } } |
整个过程其实较为简单对象的构造方法中有一个 DataStore 对象，这个对象正是缓数据存储与淘汰策略对象，这个机制已经在解读缓存数据层小节中进行了详解，get 方法则是从 DataStore 中获取缓存数据，put 方法则是往 DataStore 对象中存入数据。
CscCache107 对象实际上是对 CsCache 对象根据 JSR107 规范，使用了代理模式进行包装，下面将展示几个示例方法，原理与上面 CsCache 是一样的，本节就不在说明。CsCache107 关键代码和实现原理如下：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
//获取缓存数据 @Override public V get(K key) { return csCache.get(key); } //存放缓存数据 @Override public void put(K key, V value) { this.csCache.put(key, value); } //删除缓存数据 @Override public boolean remove(K key) { csCache.remove(key); return true; } |
通过上面代码可以看到 put、get、remove方法都是调用的 CsCache 对象的相关方法进行的操作，其目的主要是在有特殊需求的时候可以对这几个方法进行功能的扩展和增强。
缓存框架的实现以及原理到这里就基本介绍完了，下面我们将以一个使用示例结束本文的讲解。
1 2 3 4 5 6 7 8 9 10 11 12 |
//获取缓存提供层对象 CachingProvidercachingProvider = Caching.getCachingProvider(); //获取缓存管理层对象 CacheManagermanager = cachingProvider.getCacheManager(); //创建缓存实例对象 Cache<String, User> cache =(Cache<String, User>) manager.<String, User, Configuration<String, User>>createCache("Test", new MutableConfiguration<String,User>()); Stringkey = "leo"; User user = new User(); user.setName("leo"); //将 User数据对象存放到缓存中 cache.put(key, user); System.out.println("Hello " +cache.get(key).getName()); |
为方便读者能够完整的学习 CsCache 框架，本章实例的完整代码放入在 https://github.com/jsr107/jsr107spec，读者可以自行下载学习。
欲了解更多有关分布式缓存方面的内容，请阅读《深入分布式缓存:从原理到实践》一书。
