本文重点介绍了知乎数据分析平台对 Druid 的查询优化。通过自研的一整套缓存机制和查询改造，该平台目前在较长的时间内，满足了业务固化的指标需求和灵活的分析需求，减少了数据开发者的开发成本。

1. 背   景

知乎作为知名中文知识内容平台，业务增长和产品迭代速度很快，如何满足业务快速扩张中的灵活分析需求，是知乎数据平台组要面临的一大挑战。

知乎数据平台团队基于开源的 Druid 打造的业务自助式的数据分析平台，经过研发迭代，目前支撑了全业务的数据分析需求，是业务数据分析的重要工具。

目前，平台主要的能力如下：

1. 统一的数据源管理，支持摄入离线数仓的 Hive 表和实时数仓的 Kafka 流
2. 自助式报表配置，支持多维分析报表、留存分析报表
3. 灵活的多维度多指标的组合分析，秒级响应速度，支持嵌套式「与」和「或」条件筛选
4. 自助式仪表盘配置
5. 开发平台接口，为其他系统提供数据服务
6. 统一的数据权限管理

目前，业务使用平台的数据如下：

1. 自助式配置仪表盘数：495 个，仪表盘内报表共计：2399 张
2. 日请求量 3w+
3. 为 A/B Testing、渠道管理、APM 、数据邮件等系统提供数据 API

2. 数据分析平台架构

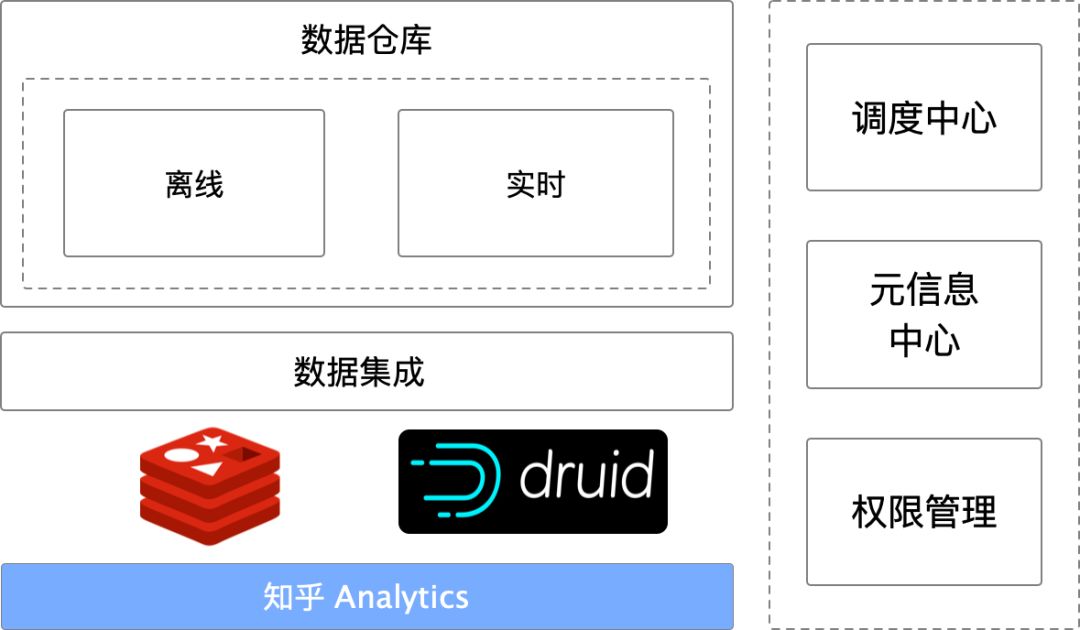

知乎实时多维分析平台架构

2-1. 技术选型 – Druid

Druid 是一种能对历史和实时数据提供亚秒级别的查询的数据存储。

Druid 支持低延时的数据摄取，灵活的数据探索分析，高性能的数据聚合，简便的水平扩展。适用于数据量大，可扩展能力要求高的分析型查询系统。

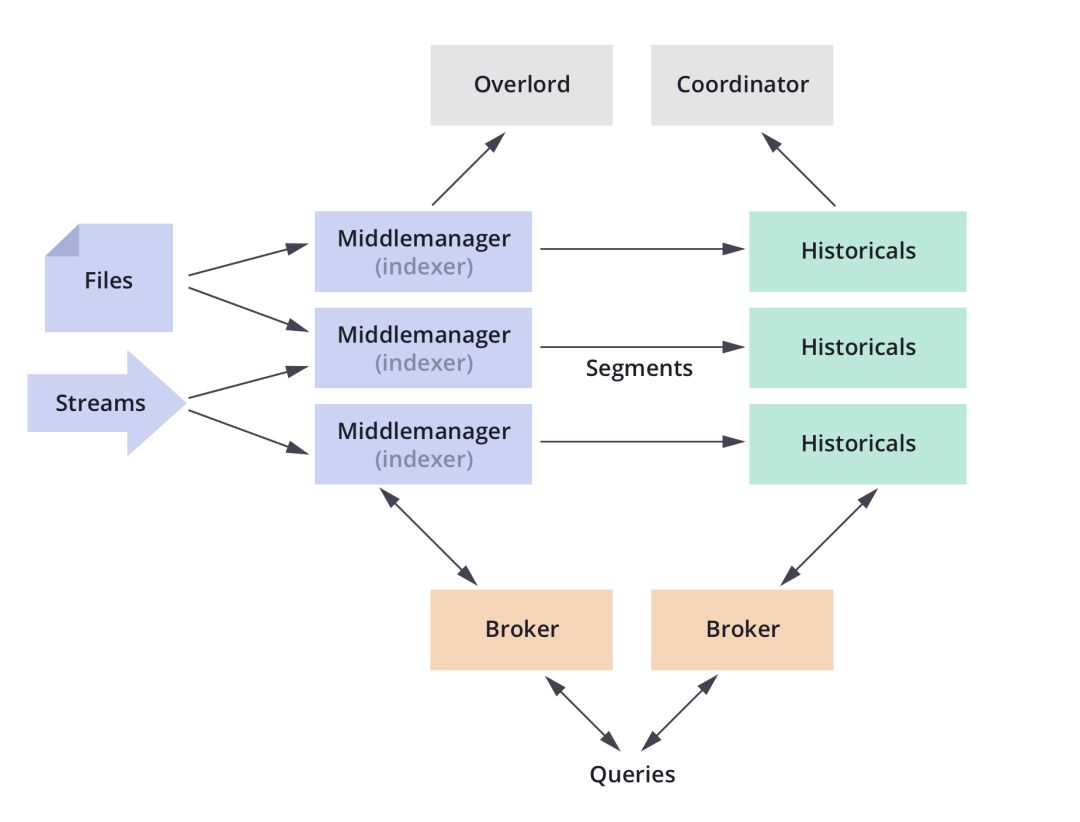

Druid 整体架构

2-1-1.  Druid 数据结构和架构简介

Druid 数据结构

• DataSource：Druid 的基本数据结构，在逻辑上可以理解为关系型数据库中的表。它包含时间、维度和指标三列。
• Segment：Druid 用来存储索引的数据格式，不同的索引按照时间跨度来分区，分区可通过 segmentGranularity（划分索引的时间粒度）进行配置。

查询服务的相关组件

内部组件

• Historical：用于加载和提供 Segment 文件供数据查询。
• Broker：提供数据查询服务，通过路由查询请求到对应的 Historical 节点并获得数据，合并数据后返回给调用方。
• Router：当 Druid 集群到达 TB 级别的规模时才需要启用的节点，主要负责将查询请求路由到不同的 Broker 节点上。

外部组件

• Deep Storage：用于存储 Segment 文件供 Historical 节点下载。Deep Storage 不属于 Druid 内部组件，用户可根据系统规模来自定义配置。单节点可用本地磁盘，分布式可用 HDFS。
• Metastore Storage：用于存储 Druid 的各种元数据信息，属于 Druid 的外部依赖组件，生产环境中可用 MySQL。

3. 平台的演进

3-1. Druid 查询量大

在 Druid 成为主力查询引擎之后，我们发现大查询量的场景下直接查 Druid 会有一些弊端，其中最大的痛点就是查询响应慢。

3-1-1.  缓存查询结果

为了提高整体查询速度，我们引入了 Redis 作为缓存。

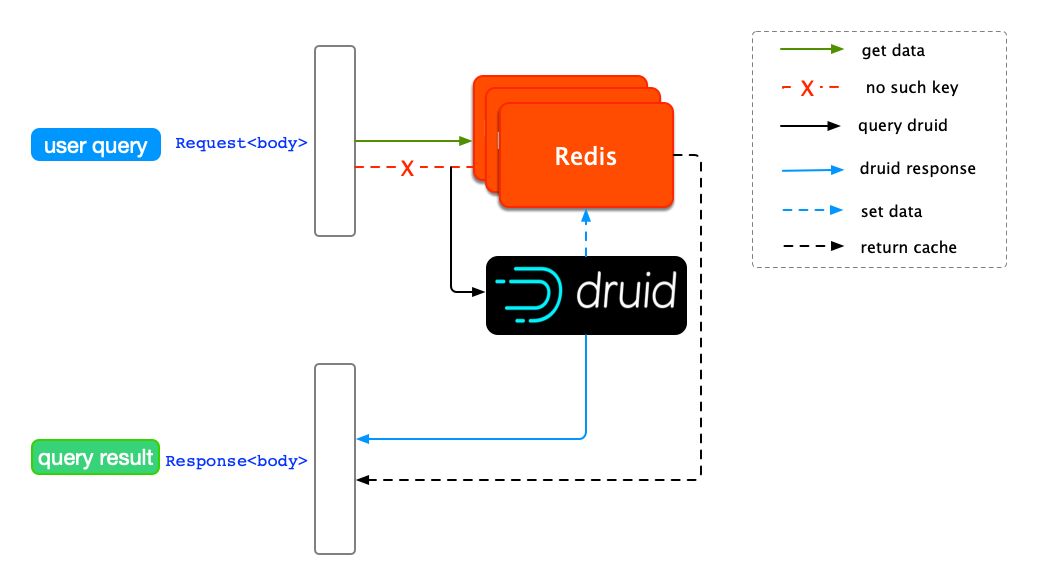

使用 Redis 来缓存查询结果

最简单的缓存设计，是将 Druid 的查询体（Request）作为 key，Druid 的返回体（Response）作为 value。上述的缓存机制的缺点是显而易见的，只能应对查询条件完全一致的重复查询。在实际应用中，查询条件往往是多变的，尤其是查询时间的跨度。

举个例子，在相同指标维度组合下用户发起两次查询，第一次查询 10 月 1 日到 10 月 7 日的数据，Druid 查出结果并缓存到 Redis。用户调整时间跨度到 10 月 2 日到 10 月 8 日，发起第二次查询，这条请求的不会命中 Redis，又需要 Druid 来查询数据。

从例子中，我们发现两次查询的时间跨度交集是 10 月 2 日到 10 月 7 日，但是这部分的缓存结果并没有被复用。这种查询机制下，查询延时主要来自于 Druid 处理重复的请求，缓存结果没有被充分利用。

3-1-2.  提高缓存的复用

为了提高缓存复用率，我们需要增加一套新的缓存机制：当查询在 Redis 没有直接命中时，先扫描 Redis 中是否已缓存查询中部分时间跨度的结果提取命中的结果，未命中再查询 Druid。在扫描的过程中，被扫描的对象是单位时间跨度的缓存。

为了能获得到任意一个单位时间跨度内的缓存，除了在 Redis 中缓存单条查询的结果之外，需要进一步按时间粒度将总跨度等分，缓存所有单位时间跨度对应的结果（如下图所示）。

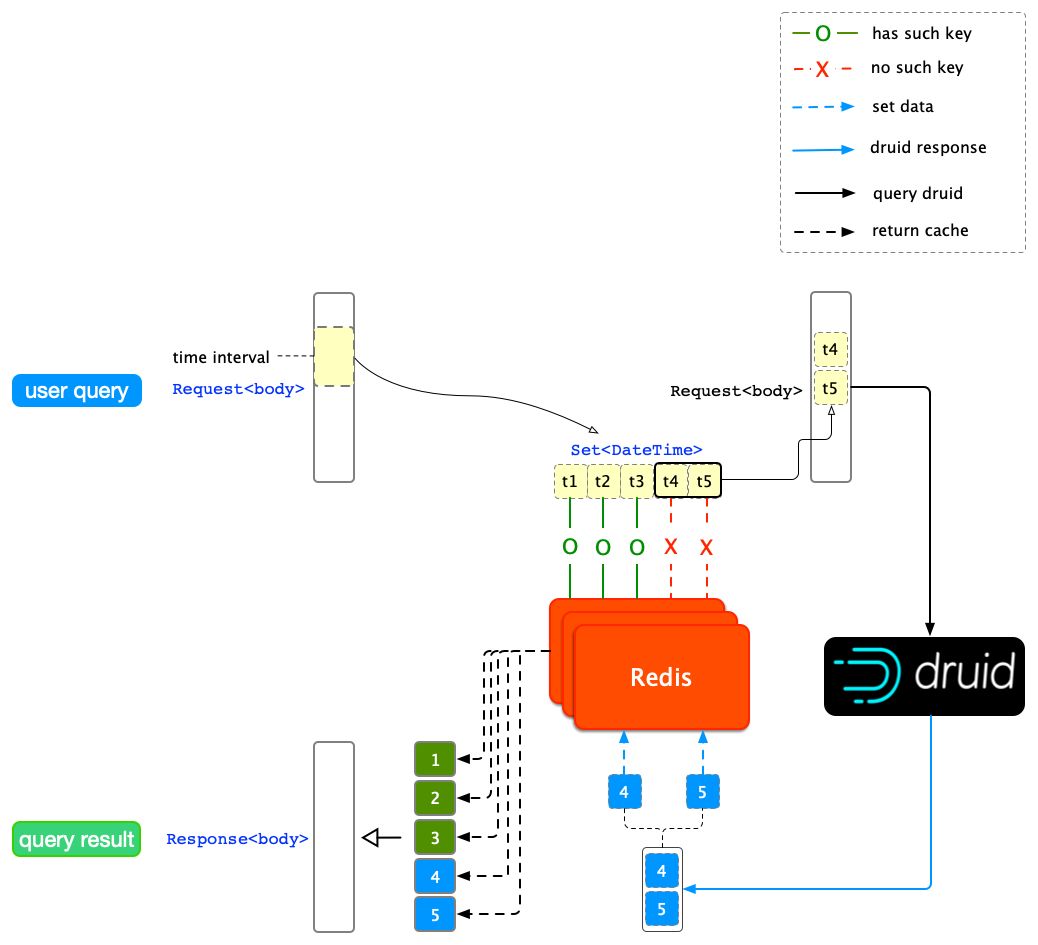

Druid 结果按时间粒度缓存

3-1-3.  减少 Redis IO

从上图中我们发现，对每个单位时间跨度的结果判断是否已被缓存都需要对 Redis 进行一次读操作，当用户查询量增大时，这种操作会对 Redis 集群造成比较大的负担，偶尔会出现 Redis 连接超时的情况。为了减少对 Redis 的 IO，我们对时间跨度单独设计了一套缓存机制。基于减少读操作的想法，我们设计了通过一次读操作就可得到已经被缓存的所有时间跨度，然后再一次性地将所有缓存的结果读出。

1. 要实现一次性获得缓存的所有时间跨度，我们需要在每次缓存 Druid 查询结果后，再缓存查询请求和它覆盖的时间跨度，在 Redis Key-Value 规则上，我们先把查询体（Request）剔除时间跨度，生成一个时间无关的查询体（IntervalExcludedRequest）作为缓存的 key；提取查询粒度（Granularity），把剔除出来的时间跨度按粒度分隔开（Set）作为 value。
2. 要实现一次性读出所有缓存结果，通过 Redis 的 MGET 获得 IntervalExcludedRequest 对应的各个时间戳。
3. 判断当前请求的所有单位时间跨度是否命中缓存，命中的结果会被直接返回。优化后缓存机制如下图所示：

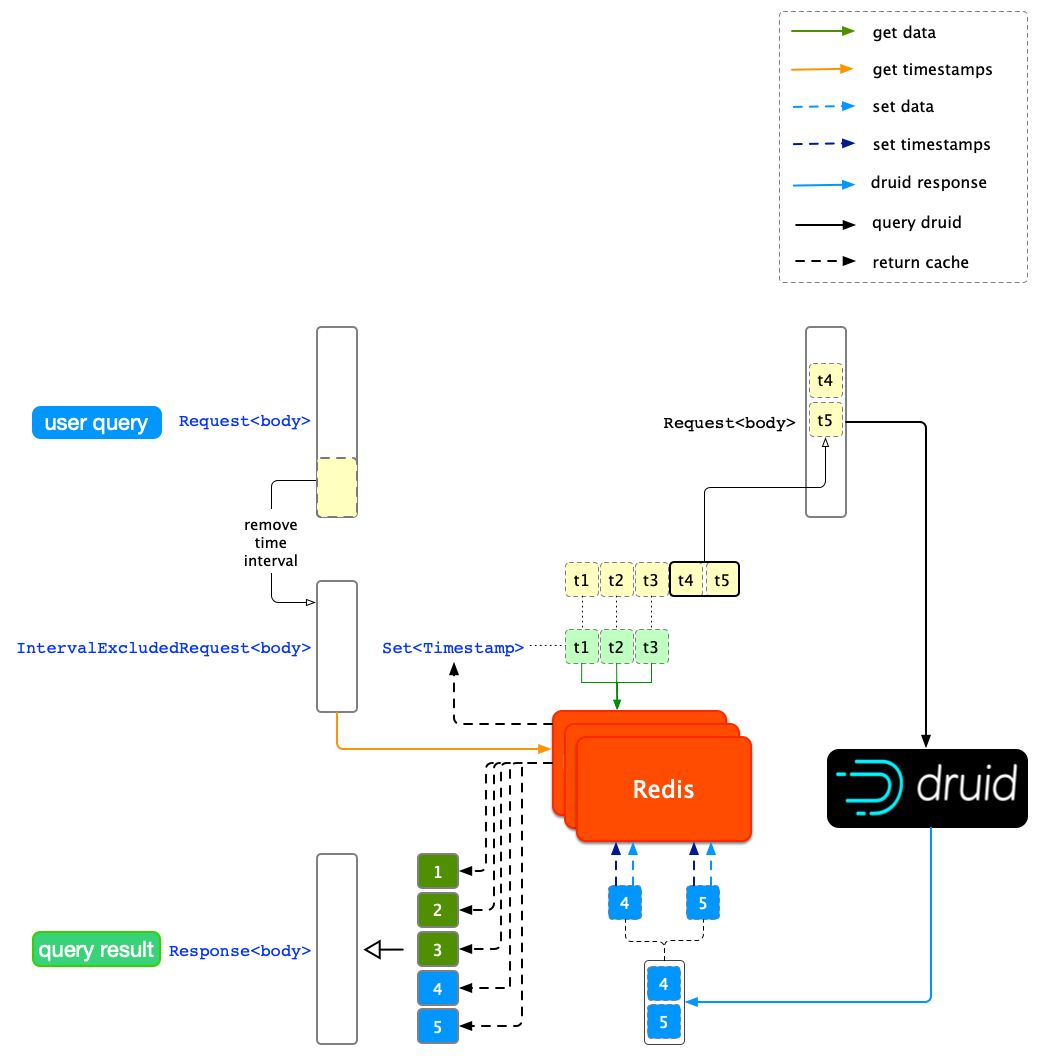

Redis 读操作优化

3-2. Druid 查询时间跨度长

在未命中缓存的情况下，设置较长的查询时间跨度（长时间跨度：2 周以上），Druid 经常会出现返回速度变慢，甚至阻塞其他查询请求的现象。

我们测试了长时间跨度的查询请求对集群整体的影响，通过对 Druid 集群的监控数据的分析，我们发现被长时间跨度查询命中的 Broker 节点会出现内存消耗过大的问题，并且随着时间跨度的增大，内存消耗跟着提高，甚至出现内存不足导致 Broker 节点无响应的问题。

3-2-1.  一个 Broker 处理一个请求

在调研了 Druid 执行原理以后，我们发现一个查询请求只会被 Router 路由到一个 Broker 节点，经由 Broker 节点去 Historical 节点上查找目标数据在 Deep Storage 的存储位置，最后返回的数据也是经过 Broker 节点来合并返回结果。查询的时间跨度越长，对 Broker 的压力也越大，内存消耗越多。

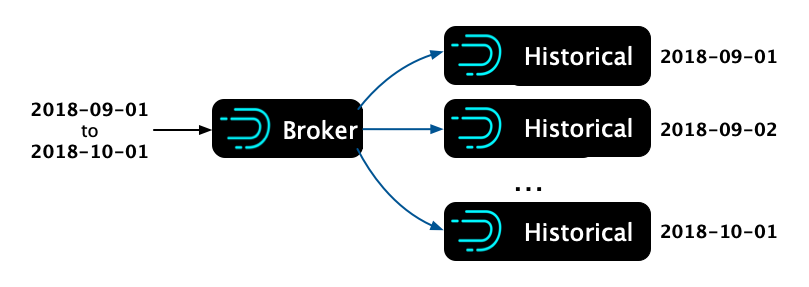

单个 Broker 处理长时间跨度查询

3-2-2.  多个 Broker 处理一个请求

单个 Broker 的性能无法满足长时间跨度的查询，为了让提高查询性能，我们尝试把一个查询 N 天数据的请求，拆分成 N 个查询，每个只查询一天，然后异步地将这些请求发出，结果这 N 个请求都被很快得返回了。和拆分前的查询耗时相比，拆分后的耗时大大减小。

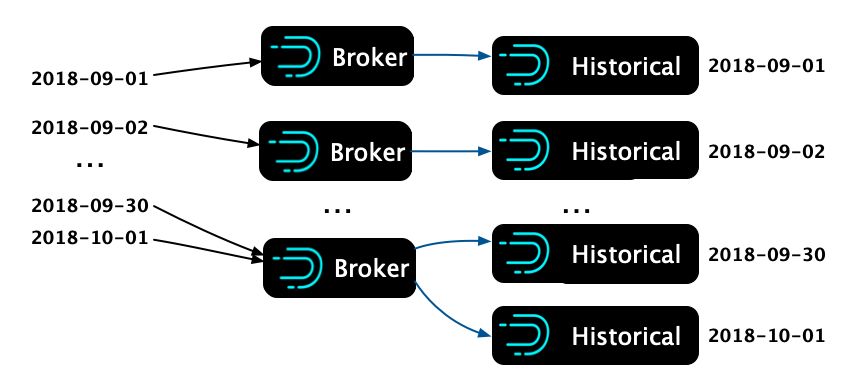

多个 Broker 处理长时间跨度查询

从 Broker 节点的监控来看，当一个长时间的查询请求被多个 Broker 一起处理，可以减少单个 Broker 内存消耗，并且加快了整体的查询速度 。提速程度请参考下图的测试比对，测试用例采用平台一天的所有查询，测试方式是在不命中 Redis 的情况下异步地「回放」这些查询到 Druid。

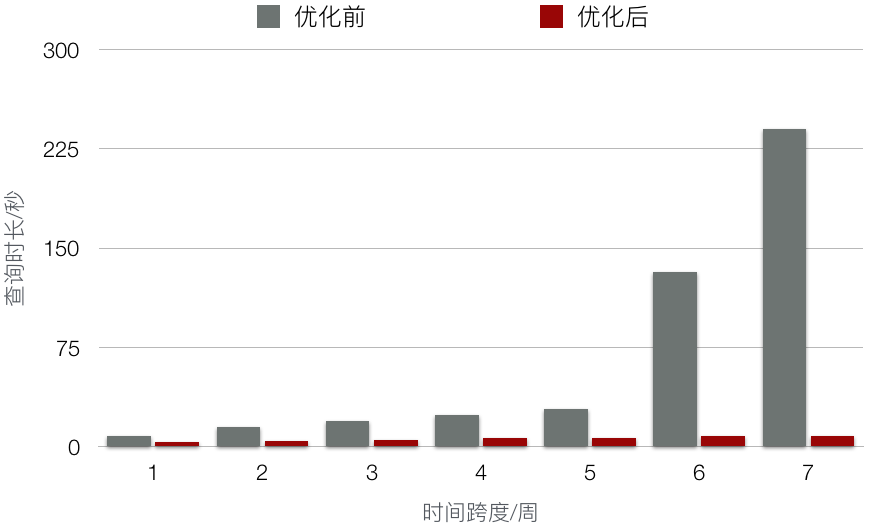

benchmark

根据上述 Broker 在查询过程中的工作原理，想达到长时间跨度查询的提速，我们需要在用户发起查询之后把请求拆分。拆分的机制是根据每个查询请求的查询时间粒度而定，例如上述中的一个 N 天跨度的天粒度请求，在查询到达 Druid 集群之前，我们尝试把它拆分成 N 个 1 天跨度的天级别粒度请求。整个查询从拆分到命中 Druid 的过程如下图所示（在 Druid 内部的工作细节请参考上文）。

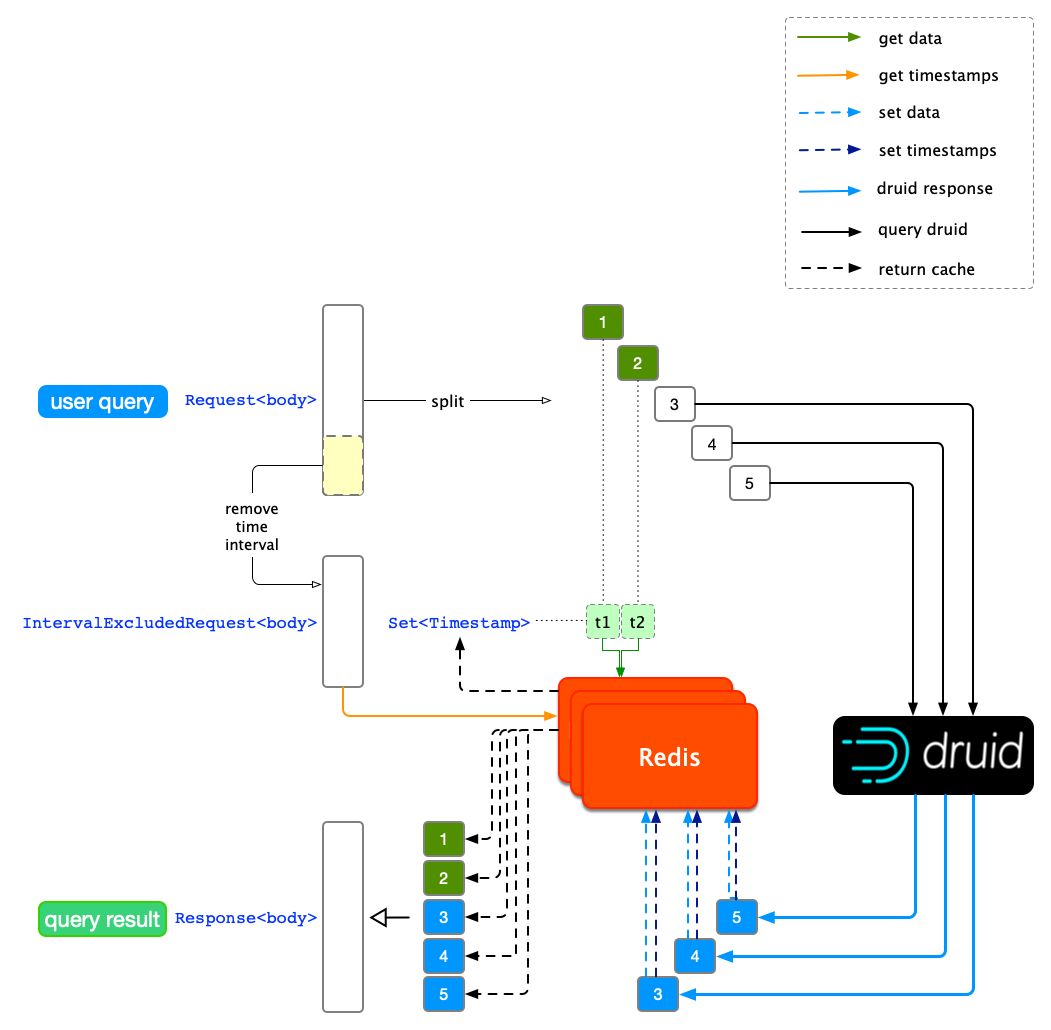

按时间粒度拆分用户查询请求

4. 缓存结果过期

前两步的演进完成了从高负载下查询性能低、查询时间跨度长而速度慢、Redis 复用率低，到查询性能高、Redis IO 稳定。

分析平台的数据源来自于离线数仓的 Hive 和实时数仓的 Kafka。重新摄入上游数据到 Druid 后， 对应时间列的 Segment 文件会进行重建索引。在 Segment 文件索引重建之后，对应的 Druid 查询结果也会发生改变。当这个情况发生时，用户从 Redis 获取到的结果并没有及时得到更新，这时就会出现数据不一致的情况。因此一套平台用户无感的缓存自动失效机制就显得尤为重要。

4-1. 缓存自动失效

在 Druid 查询链路下，数据源的最近成功摄入的时间可以被抽象为它的最新版本号，利用这一的思想，我们可以给每个数据源都打上数据版本的标签，在数据更新后，给更新的数据源替换新的标签。这样一来，每次校验 Druid 查询结果是否过期时就有了参照对象。

Druid 支持 MySQL 存储元数据信息（Metastore Storage），元数据中的时间戳就恰好可以作为数据版本。在用户查询请求发起后，先后取出 Redis 缓存结果中携带的时间戳和 MySQL 元数据版本，然后比较两个时间。Redis 缓存的时间较新的话说明缓存未过期，可以直接返回缓存结果；反之，说明 Redis 缓存数据已经过期，这一对 Key-Value 会被直接删除，然后去查询 Druid。

在添加了数据版本校验后，一个请求的整个生命周期如下图所示。

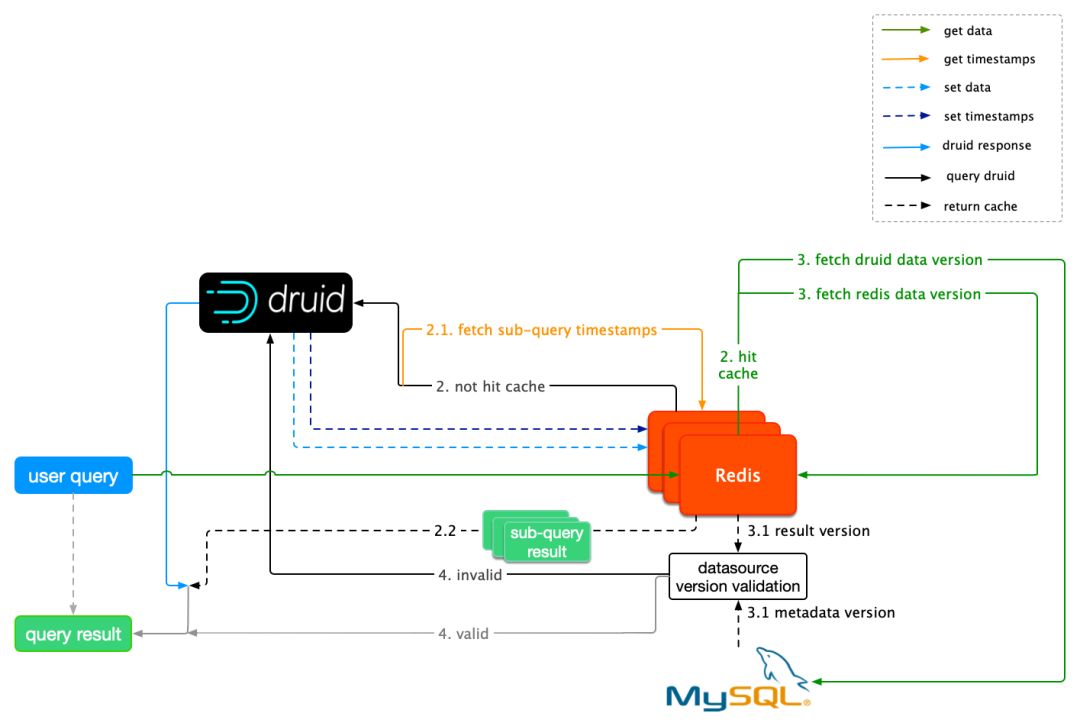

缓存自动失效机制

5. 总   结

本文重点介绍了知乎数据分析平台对 Druid 的查询优化。通过自研的一整套缓存机制和查询改造，该平台目前在较长的时间内，满足了业务固化的指标需求和灵活的分析需求，减少了数据开发者的开发成本。

数据分析平台在上线后，提供了非常灵活的能力。在实践中，我们发现过度的自由未必是用户想要的。适当的流程约束，有助于降低用户的学习成本，以及大幅度改善业务在该平台上的查询体验。早期我们对数据的摄入并没有做过多的约束，在整个数据稳定性提升过程中，通过和数仓团队的大力配合，我们对摄入的数据源做了优化，包括限制高基数维度等治理的工作。本文的缓存思想不仅仅可以用在 Druid 上，同样可以用在 ClickHouse，Impala 等其他的 OLAP 引擎的查询优化上。

5-1-1.  团队介绍

知乎的大数据平台团队，属于知乎的技术中台。面对业务的多元化发展和精细化运营，数据的需求变得越来越多，大数据平台团队主要负责：

• 搭建公司级可视化分析系统和数据服务
• 维护全端数据的采集、集成和数据仓库，对接业务系统
• 管理数据生命周期，提供一站式的数据开发、数据权限、元信息管理和任务调度平台
• 提供 AB Testing 实验平台，系统化集成实验分析框架，推动业务增长

随着知乎业务规模的快速增长，以及业务复杂度的持续增加，我们团队面临的技术挑战也越来越大，欢迎对技术感兴趣、渴望技术挑战的小伙伴加入我们，一起建设知乎的数据平台。

参考引用[1] http://druid.io/docs/latest/design/
