应用监控是多数互联网公司最重要的基础设施之一，其意义不仅在于可以帮助开发人员应对分布式环境下的 Trouble Shooting 和性能管理难题，更是系统可用性的第一步。Focus 是由随手记研发的统一应用监控平台，承载了随手旗下随手记、卡牛两款产品数百个服务的应用监控任务。本文将对 Focus 的设计思路和关键实现进行剖析。（本文根据 2018 年 10 月张越在 QCon 上海站的演讲整理而成，有一定的补充和删减。）

1. 监控的体系

“监控”是一个宽泛的概念，代表了很大的一块领域，有很多独立的系统在其中发挥作用。在介绍具体内容之前，我想先阐述一下通常互联网公司的监控的体系是什么样的。

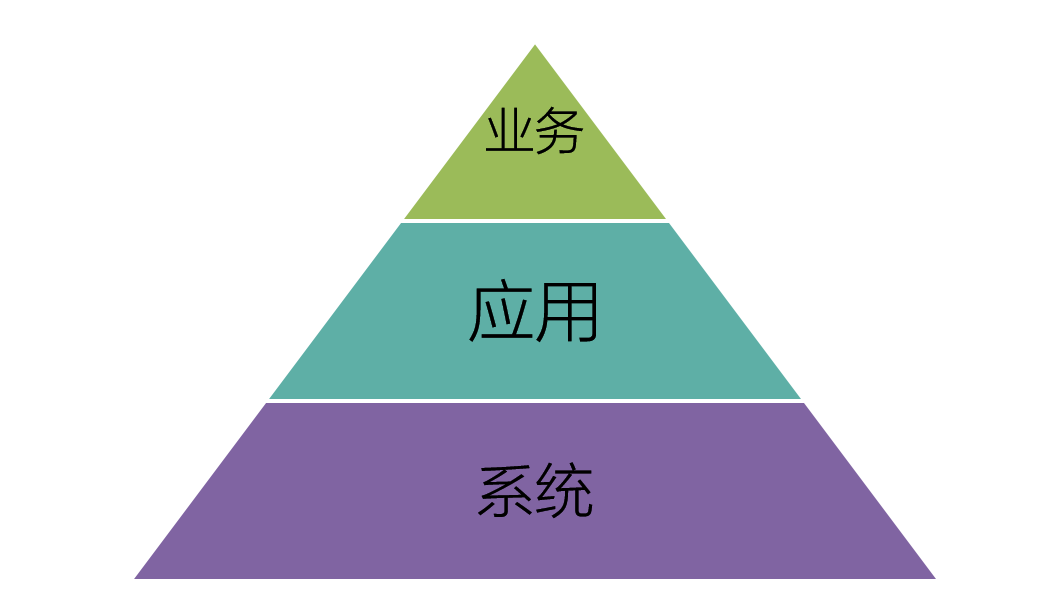

一个完整的监控体系通常至少包含以下三个层次的监控：

1. 系统层监控：用户为基础运维人员，面向机器视角，关注机器的 CPU、磁盘、IO 等。
2. 应用层监控：用户为开发人员或 DevOps 人员， 面向应用视角，关注应用程序的可用性，不仅要求能够发现故障，还要提供线上故障原因排查和性能调优。
3. 业务层监控：用户为运营人员，面向业务视角，关注业务的关键指标如下单率，转化率。对可视化有较高要求。

在实际运用中，运营和开发人员都会关注业务指标，如果业务指标异常，则首先 check 应用监控了解是否系统原因导致，如不是则可能是外部原因如营销活动、渠道问题等。开发人员在日常 DevOps 活动中则重度依赖应用监控，任何动作都需要确保对线上的影响是可控的。若发生问题时问题根因指向系统层面，则运维 check 系统监控是否存在系统级问题，如磁盘满，网络抖动。

以上就是一个互联网公司的典型监控体系，本文介绍的 Focus 系统是一个应用层监控系统，专注于为开发人员提供线上应用的故障排查与性能管理能力。

2. 诞生背景

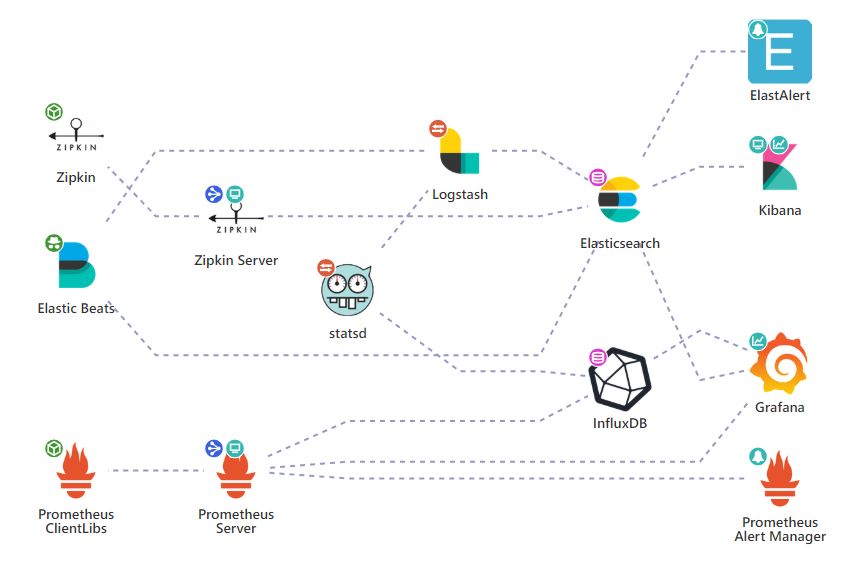

开源社区在监控体系内各方向上均有成熟的产品贡献。和大多数公司一样，随手记最也选择基于开源产品来组建应用监控系统，并摸索实践了 1 年多的时间。直到架构发展到如下阶段：

在这个阶段我们实际搭建了三个子系统作用于日志、调用链和指标的处理，并且通过二次开发的方式对其进行了很多适用性和易用性改造，基本实现了开发人员的常见需求。但我们的问题还没有解决完，当我们想要更进一步的时候我们遇到的问题是：

1. 接入和使用横跨多个系统，无法互联互通，效率低；
2. 无法形成统一连贯的排障步骤，信息无法充分利用；
3. 无法继续演化和扩展，一些问题和需求需要深度整合开源产品；
4. 架构太复杂，由十几个组件拼装而成，系统很脆弱。团队维护工作繁重。

因此我们在 2017 年决定使用平台化手段解决上述问题，开始着手建设统一监控平台。力求整合资源，统一处理，用一套系统解决应用监控问题。Focus 就是为满足上述目的开发的监控平台，目前承载着“随手记”、“卡牛”两个产品近千个核心服务的应用监控任务。

3. 设计理念

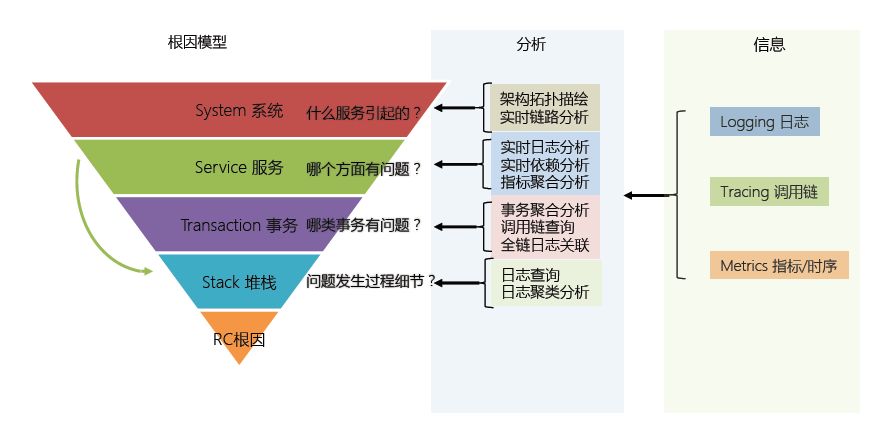

监控系统本质是一个采集和分析系统，设计上则要遵循分析指导采集的思路。应用监控的难点就在于不仅要回答“有没有问题”，还要回答“是什么原因”。我认为要回答好这两个问题，至少需要以下 3 个维度的信息做支持：

• Transaction 事务 ：一个应用系统必然是为了完成某样事务存在的，那么它的事务完成的如何？ 例如对请求的响应是否成功，每个环节性能快慢？可以说事务执行情况代表了应用的可用性。
• Event 事件：应用内部发生了什么事情？ 例如是否有异常发生？是否发生过主从切换？事件溯源为解决问题提供重要的细节信息。
• Stats 状态 ：应用内部的状态如何？  例如当前队列的长度？ 线程池空闲线程数？一共处理了多少数据？ 状态的观测和预测在发现问题方面非常有用。

Focus 不仅要满足对这三种监控信息进行的采集和分析，还要利用它们之间的配合来组成一个完善的故障排查逻辑。通过数据来支撑工程师做出判断，逐步收敛和排除噪声最终过滤出根因，这是 Focus 系统能够高效排障的思路。

实现方面，平台化的核心优势是可以进行多种数据的联合分析与展现。在出报表上做到原先单一系统做不出的报表，提供更有力的决策数据；在报表的规划上则可以做完整排查逻辑并衔接成清晰的排查步骤，提升故障排查能力。

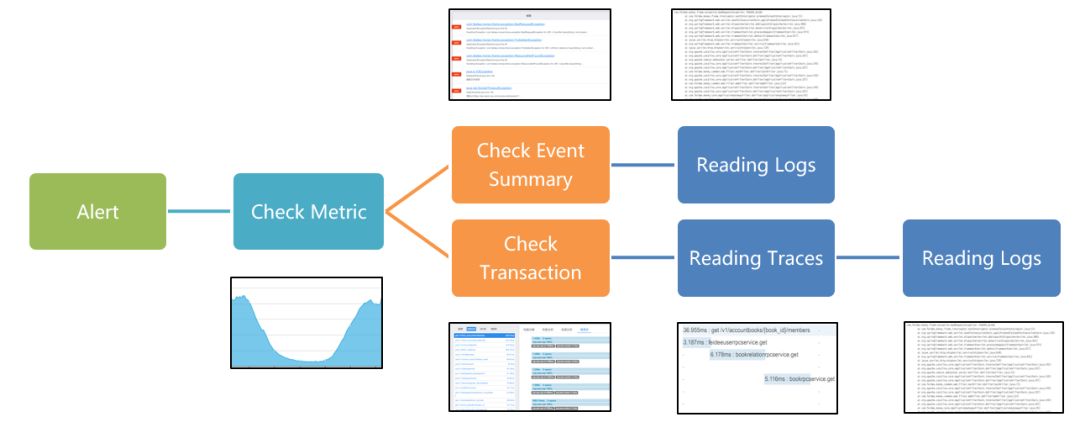

举例来说，当用户接到一个告警，在系统中的操作路径是：

1. 检查依赖拓扑报表，确定依赖和被依赖的服务正常，问题是自身问题；
2. 跳转到状态报表，发现应用平均响应时间异常，划选异常时间段；
3. 跳转到事务分析报表，通过响应排行发现该时间内 A 接口响应时间严重变慢；
4. 在 A 接口慢事务 Top 排行中选中一条具体事务，观察该事务的瀑布图，发现是数据库查询方法慢；
5. 跳转到该处日志，发现是意料外参数导致的全表查询。

整个排查过程思路清晰且每个跳转均提供有力的数据支撑，没有多余噪音。该操作逻辑的背后则是多维数据的相互协作。

4. 数据结构和处理设计

Focus 使用以下三种数据结构来承载对事务、事件和状态的落地：

• 事务观测：基于 Google Dapper 理念的 Span 数据结构。 包含耗时和失败等事务状态信息，通过 Tracing ID 支持分布式事务。
• 事件观测 ：事件日志，KV 数据结构，可以附加任意多的额外信息。如果是事务内发生的事件则可以通过 Tracing ID 追溯到。
• 状态观测：支持多维度和多值的时间序列数据结构。

在数据处理流程方面，Focus 设计为一个全量采集系统，但不支持全量数据检索。我认为全量数据检索是导致监控系统臃肿复杂的重要原因。在监控场景中，用户需要有代表性的数据以支持决策，而不是海量原始数据的直接检索。因此 Focus 从一开始就放弃了做全量数据存储的念头，只保留典型样本数据即可。这样的设计还降低了流量敏感性，在 11.11、除夕红包等大型活动下，业务流量突然增大不会导致系统存储压力有明显的变化。不过 Focus 保留了原数据实时供数能力 (Kafka)。在随手记内部，额外的分析需求是由单独的大数据系统负责的。

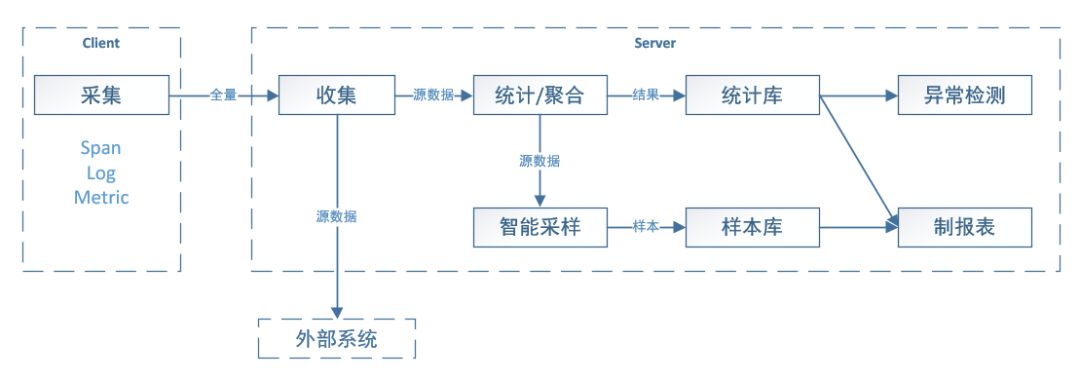

最终 Focus 的内部数据处理流程设计如下：

对目标的把握和清晰的设计思路让 Focus 面对海量数据流量时可以保持简单，高效，低成本。

5. 架构设计

整体架构设计上，Focus 主要满足几个特点：

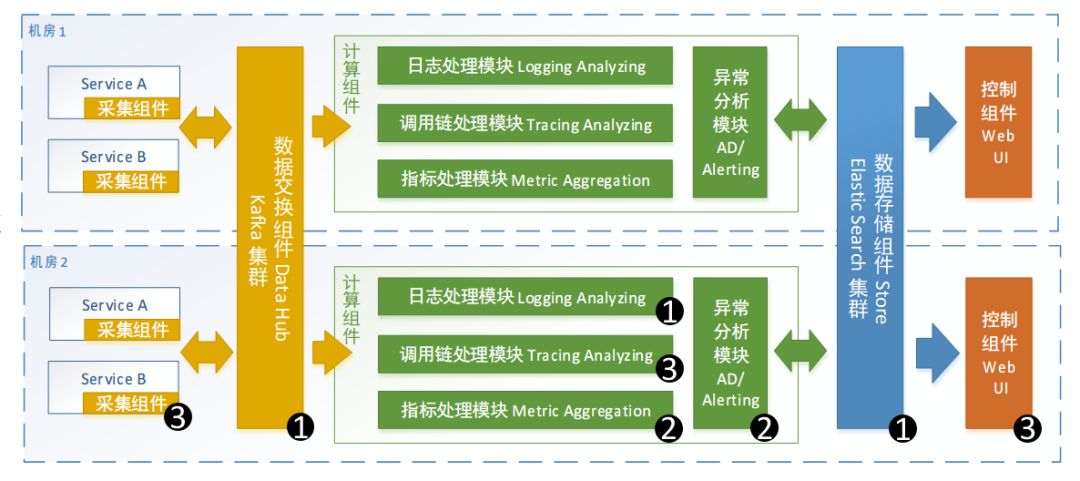

1. 简单。Simple is powerful ，简洁架构让问题变的易于处理。系统一共只有 3 个组件，运行时额外依赖 Kafka 和 ElasticSearch 集群分别作为数据的 Hub 和 Store。原始数据由采集组件搜集并发送给 Hub，由 Hub 聚集后按照分区逻辑分发到对应的计算组件做实时处理或异常检测，处理结果再统一存储到存储组件中，最后由控制组件查询使用。
2. 高吞吐。监控平台目前每天处理数百亿消息，整个处理过程不能存在瓶颈。数据处理主流程增量运算，能异步的地方都采用异步设计。另外整个架构是可扩展的，服务端以无状态集群的方式工作，可以通过投入机器的方式应对更大的流量。
3. 实时性。监控数据时效性明显，越实时的消息越富有价值，因此系统应该尽量快的出结果。 Focus 是一个准实时处理系统，数据处理过程可完全不落盘，设计上尽量考虑时间因素，目前大部分告警可在 1 分钟左右发出。
4. 高可用和自愈。监控平台是用来排查故障的，所以自身必须是高可用的且不易受到故障影响的系统。Focus 架构中没有单点问题，且服务故障时可自动剔除出故障的服务。
5. 故障容忍。当监控系统出现问题，不能影响业务应用。Focus 存储被设计为次要组件，存储挂掉不影响实时增量统计和告警，服务端全挂掉不影响目标应用。
6. 部署简单。Focus 设计为可以开箱即用，只需要一个简单的命令就可以启动并在集群中发挥作用，不需要复杂的配置和学习。这样面对多个环境部署时就不那么痛苦。另外开发时也很容易在本机启动起来。
7. 最后整个架构是演化而来的。2015 年的时候我们只做到了 Version 1.0 当中的组件 (编码为 1 的组件)。 在后续几年的演化中逐步形成了现在的架构，系统也由一个 ELK 型的日志系统演化为了一个完善的 APM 系统。

6. 服务端设计

Focus 服务端本质上是一个流计算系统。而如何化解流计算系统固有的挑战是主要设计问题。我主要讲以下几个关键问题的决策:

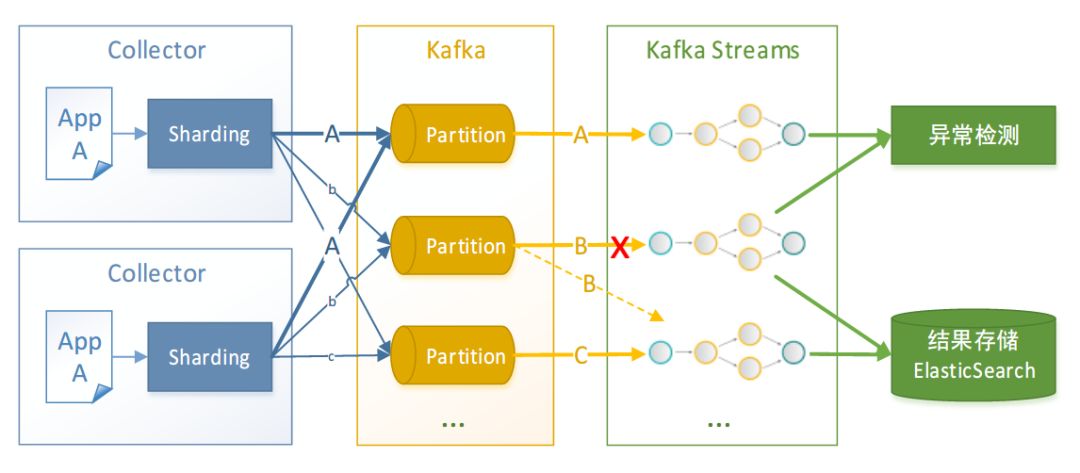

1. 数据状态问题。分布式服务的状态处理是设计中的重点，我们通过简单的数据分区处理方式，让同一个维度的数据进入同一个 Partition。这样计算服务就可以无状态，无状态的好处是可以任意扩展，且避免了服务间的通信等一系列困难。但是分区模式会带来热点问题，这一块我们目前通过更细粒度的分区来缓解。
2. 异构数据处理。Focus 的数据处理要支持 3 种不同的数据结构，即需要 3 套 Pipeline 来处理。 而 Focus 的服务端是同构设计的，这样的设计更利于运维的简化，因为同构服务的集群可以被抽象为一个服务去管理。为了做到这一点，每个实例都会同时运行截然不同的计算任务，会导致算力不均。为此我们设计了一个算力调度模块，可以动态或手动调整算力分配。
3. 故障自愈。流计算也就是实时增量计算，它不像离线计算，Job 出错了大不了再跑一次。增量运算对可靠性提出了更高的要求。在故障处理设计中，Focus 依赖 Kafka Rebalance 机制来实现故障转移。当某个实例出现故障，Kafka 会将原本由其负责运算的数据 Rebalance 到另一个正常的实例从而保证消费不会中断。
4. 流计算框架选型。在上述约束下，最终我们发现 Kafka Streams 非常适合我们的场景，尤其是 Kafka Streams 作为一个 Library 而不是 Platform 和我们的设计非常匹配。此外它还帮我们做到了 Exactly-Once 语义，以及提供了基本的如 Window 和回填机制等工具，使得开发 Pipeline 的过程非常愉快，代码变的非常简单。
5. 齐全度。最后关于齐全度的问题，我们的流计算基本机制还是靠 Window。 那么就存在有的数据早到有的数据晚到的情况，如果数据还没到齐全，这个 Window 就关闭了推去计算了，就可能漏算从而造成误告警。 这部分我们目前使用的还是简单粗暴的等待方案，Window 会等待 3-5 个周期，如果超过这个等待周期还不来，则等同于发生了问题。

7. 存储设计

由于 Focus 同时处理 3 种异构数据，并且每一种数据结构的吞吐量都非常大。在早期设计中为了接纳这些数据存储需求，使用了不同的针对性数据库产品。最多的时候平台需要依赖 4 种不同的数据库产品才可以跑起来。这带来了很大的存储方面的复杂性，于是我们开始想办法着手简化。

存储的问题在于：需要用一个数据库支持三种数据结构的高性能存储。考察了一圈，我们决定使用 ElasticSearch 作为低层引擎。理由是 ElasticSearch 可以很好的存储 Span 和 Log 数据，并拥有胜任海量时间序列存储和检索的基础特性：

• 高效的倒排索引机制。
• 列存储能力，并且可以对列存储进行压缩。
• 强大的聚合能力和非物化视图的特性，可塑性高。
• 扩展非常简单，还支持并行运算。
• 在合理的优化下，速度很快。

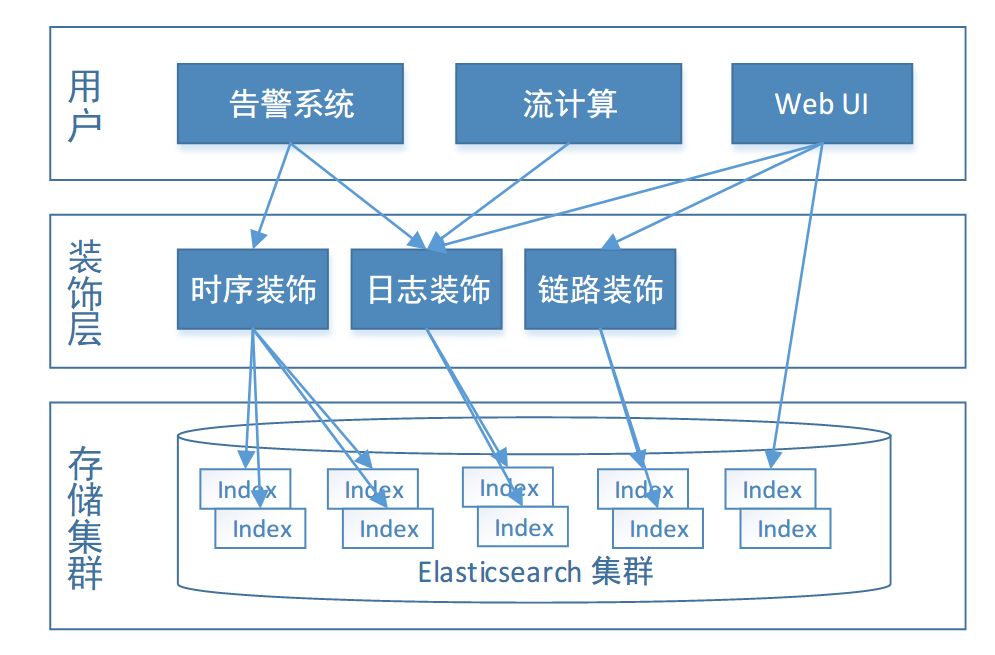

依靠 ElasticSearch 的强大可塑性，我们在其上设计了一个装饰层。 通过装饰层，ElasticSearch 将作为低层存储引擎按需提供以下几种形态的服务：

• 先进高效的时间序列数据库。
• 专为 Trace 存储和检索设计的链路数据库。
• 日志全文检索库和存储库。

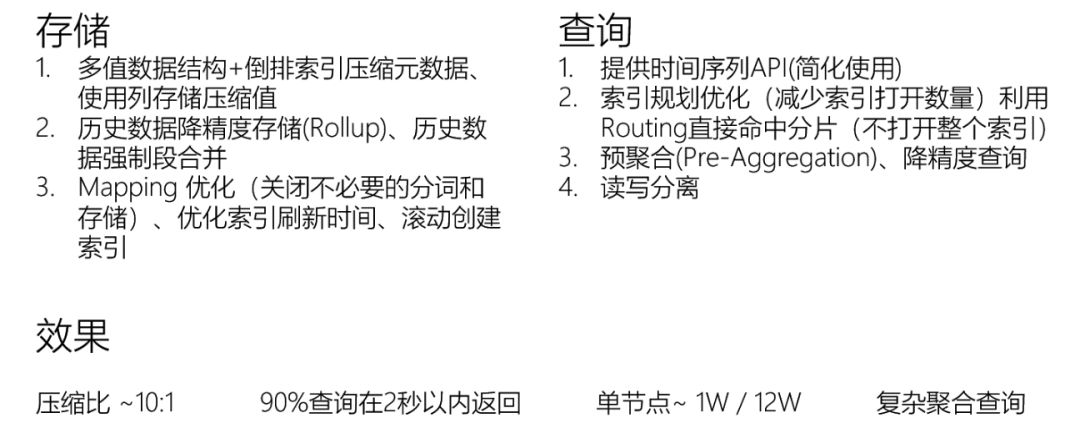

以时间序列为例，上图为列举的一些大块的优化点，在装饰服务的针对优化下，最终我们做到了压缩比 10：1 的时序存储，单节点~1w 读和~12w 写的性能，90% 的聚合查询都可以在 2 秒内返回结果， 并且支持复杂聚合查询。 这个结果在我们的场景中相比 InfluxDB 也是毫不逊色的。

8. 客户端设计

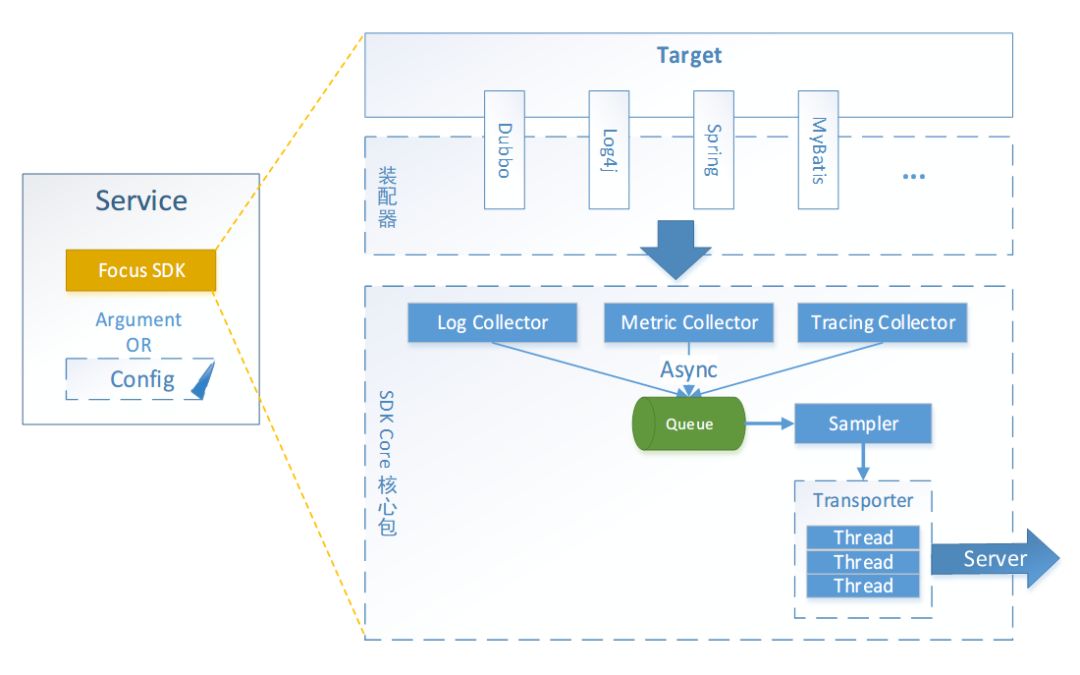

Focus 客户端会一次性把全部需要的信息采集到，包括 Span、Log、Metric 和一些 Metadata。是一个一站式采集客户端。

在接入方面提供针对事务、事件、状态的三套埋点 Low-Level API。开发人员可以按需埋点满足个性化需求。在 Low-Level API 的基础上，Focus 提供常见中间件的预埋点包，大多数应用的接入都只需要引包即可，甚至可以不需要配置文件。

在设计上我们让客户端尽量的简单，只做好采集这一件事情就可以了。因此放弃了一些有诱惑力的想法，包括在客户端进行聚合、配置下达、字节码修改等。事实证明这样带来了很多好处：客户端更不易出错且设计稳定不易变化。出错和易变是客户最不愿意接受的；整个客户端的逻辑很少且容易理解，在开发跨语言客户端和用户自行扩展时都非常的容易；另外性能也很容易做到很高。

在实现上客户端的整个处理步骤都是异步的，减轻对业务的影响。 优化方面手段主要是针对队列和序列化的优化、对消费线程唤醒的控制、以及严格控制内存和对象的使用，防止因为监控导致 GC。

9. 总   结

事实上监控系统内的设计决策远不止这些，篇幅所限就不全部介绍了。最后我总结了一些在进行监控系统设计时的心得可以供大家参考：

• Simple is powerful 少就是多。做设计抉择时，只有一个核心评判标准：哪个方案更简单。
• 不要让客户端做太多事情。我们曾经维护了一个功能强大而智能化的客户端，直到不得不下决心重做。Focus 版本越高的客户端功能反而越少。
• 考虑全量存储的必要性。存储很容易成为系统的瓶颈，我们尝试在全量存储上做优化，后来发现 90% 的信息都没人看，于是我们转变了思路。
• 利用开源工具来实现你不感兴趣的部分，只做感兴趣的那部分就行了。 Focus 把很多枯燥困难的工作都甩给 Kafka 和 ES 来解决了:) 。
• 为目标设计。先了解用户想看什么并为此设计报表，然后为了实现该报表而反推数据处理和采集设计。错误的思路：采集一堆数据再进行数据挖掘最后看看能出什么报表。
• 不追求完美。勇于把不完美的东西发布给用户用，吐槽是必然的，但有用户才有演化的方向。

最后我想说 Focus 仍然在不断的迭代中，很多设计取舍也和公司规模和具体场景有很大关系，所谓抛砖引玉，欢迎大家和我们交流。
