本文主要内容包括：

• 引入 Apache Flink 的背景
• Apache Flink 集群的构建过程
• 构建流式管理平台
• 近期规划

1. 一、引入 Apache Flink 的背景

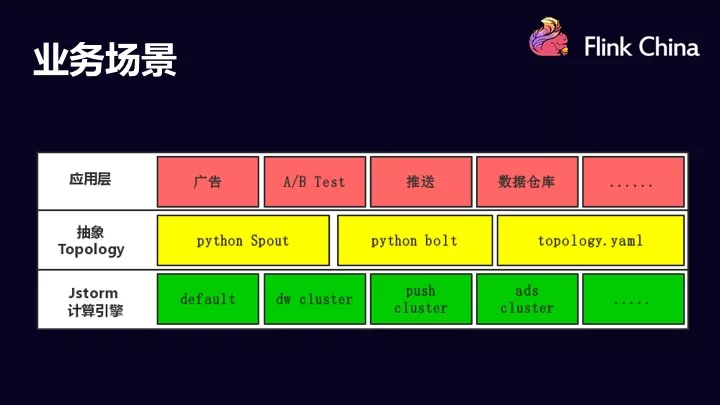

下面这幅图展示的是字节跳动公司的业务场景

首先，应用层有广告，AB 测试，推送，数据仓库等业务；其次中间层针对 python 用户抽象出来一个模板，用户只需要在模板里写自己的业务代码，结合一个 yaml 配置将 spout, bolt 组成 DAG 图；最后将其跑在 Jstorm 计算引擎上。

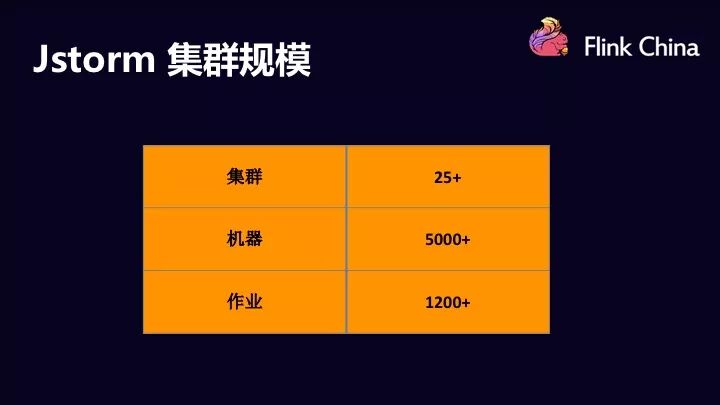

大概在 17 年 7 月份左右，当时 Jstorm 集群个数大概 20 左右，集群规模达到 5000 机器。

当时使用 Jstorm 集群遇到了以下几个问题：



• 第一个问题：单个 worker 没有内存限制，因此整个集群是没有内存隔离的。经常会出现单个作业内存使用过高，将整台机器的内存占满。
• 第二个问题：业务团队之间没有 Quota 管理，平台做预算和审核是无头绪的。当时几乎大部分业务方都跑在一个大集群上面，资源不足时，无法区分出来哪些作业优先级高，哪些作业优先级低。
• 第三个问题：集群过多，运维工具平台化做得不太好，都是靠脚本来运维的。
• 第四个问题：业务方普遍使用 python，某些情况下性能有些差。其次由于平台针对 Java Jstorm 的一些 Debug 工具，SDK 较弱，故推广 Java Jstorm 作业较难。

针对上面的问题，有两个解决方案：（1）在 Jstorm 的基础上支持内存限制，业务 Quota 管理，集群运维；（2）Flink on yarn，也能够解决内存限制，业务 Quota 管理，Yarn 队列运维。

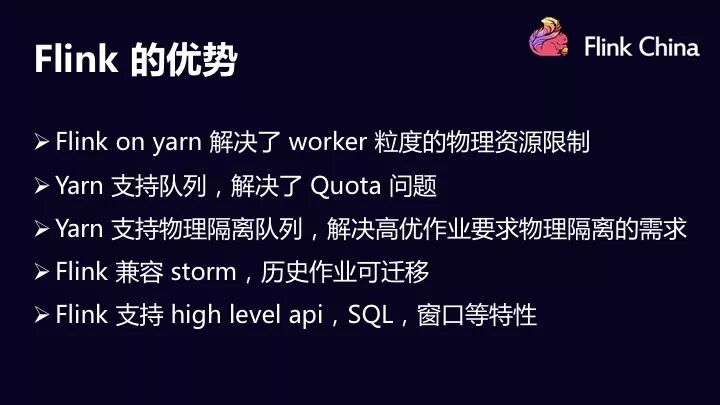

最终选择方案（2）也是考虑到 Apache Flink （以下简称 Flink）除了解决上述问题之外，能将运维工作交付给 yarn，节省人力；Flink 在 exactly once，time window，table/sql 等特性上支持更好；一些公司，例如阿里，在 Flink 上已经有了生产环境的实践； Flink 可以兼容 Jstorm，因此历史作业可以无缝迁移到新框架上，没有历史包袱，不需要维护两套系统。

以上就是 Flink 的优势，于是我们就决定从 Jstorm 往 Flink 迁移。

2. 二、Flink 集群的构建过程

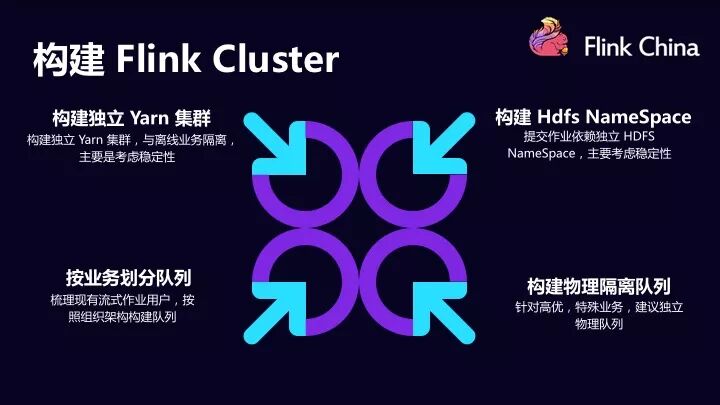

在迁移的过程中，第一件事情是要先把 Flink 集群建立起来。一开始肯定要是追求稳定性，需要把流式 yarn 集群和离线集群隔离开；提交作业，checkpoint 等依赖的 HDFS 也独立 namespace；然后跟业务方梳理旧 Jstorm 作业，根据不同的业务团队，创建不同的 Yarn 队列；同时也支持了一下最重要的作业跑在独立 label yarn 队列上，与其他业务物理隔离。

3. 三、Jstorm->Flink 作业迁移

3-1. 兼容 Jstorm

当时使用的 Flink 版本是 1.3.2，Flink 官方提供了一个 flink-storm module，用来支持将一个 Storm topology 转换为 Flink 作业，借鉴 flink-storm 实现了一个 flink-jstorm，完成将 Jstorm topology 转换为 Flink 作业。

仅仅做完这件事情还是不够的，因为有一批外围工具也需要修改。例如提交作业脚本；自动注册消费延迟报警；自动注册作业状态的 Dashboard 等。

完成上面事情后，还有一件最重要的事情就是资源配置的转换。Jstorm 和 Flink 在资源配置管理方面还是有些不同，Jstorm 没有 slot 的概念，Jstorm 没有 network buffer 等，因此为了方便用户迁移作业，我们完成了一个资源配置脚本，自动根据用户的资源使用情况，以及 Topology 结构创建适合 Flink 作业的资源配置信息。

3-2. 迁移 Jstorm

上述工作全部准备完成之后，开始推动业务迁移，截止到当前，基本已经完成迁移。

在迁移的过程中我们也有一些其他优化，比如说 Jstorm 是能够支持 task 和 work 维度故障恢复，Flink 这一块做得不是特别好，在现有 Flink 故障恢复的基础上，实现了 single task 和 single tm 维护故障恢复，这样就解决部分作业因为单 task 故障导致整个作业全部重启。

4. 四、构建流式管理平台

在迁移过程中，开始着手构建了一个流式管理平台。这个平台和其他管理平台是一样的，主要提供作业配置管理，版本管理，监控，重启，回滚，Debug 功能，操作记录等功能。

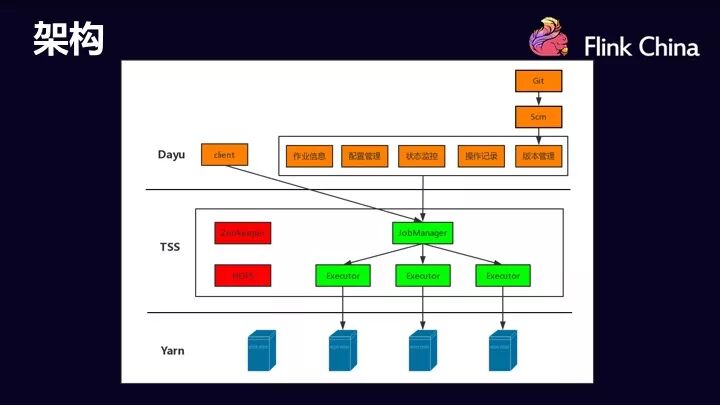

不同的是，我们在架构上分两层实现的，上面一层是面向用户端的产品，称作大禹（取自大禹治水）；下面一层是用来执行具体和 Yarn，Flink 交互的工作，称作 TSS（Toutiao Streaming Service）。这样的好处是，未来有一些产品也可以构造自己面向用户端的产品，这样他直接对接 TSS 层就可以了。下面给大家介绍一下，在字节跳动实现一个流式作业的流程。

4-1. 创建流式作业

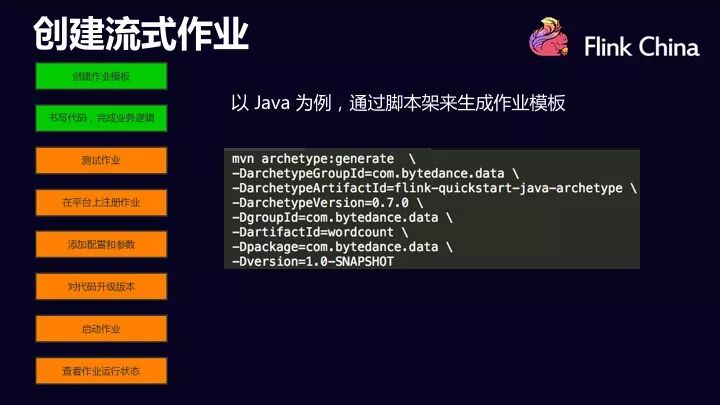

创建一个作业模板，使用 maven 提供的脚手架创建一个任务模板，重要内容是 pom.xml 文件。生成的作业模板 pom.xml 已经将 Flink lib 下面的 Jar 包都 exclude 掉了，降低版本冲突的可能性。

4-2. 测试作业

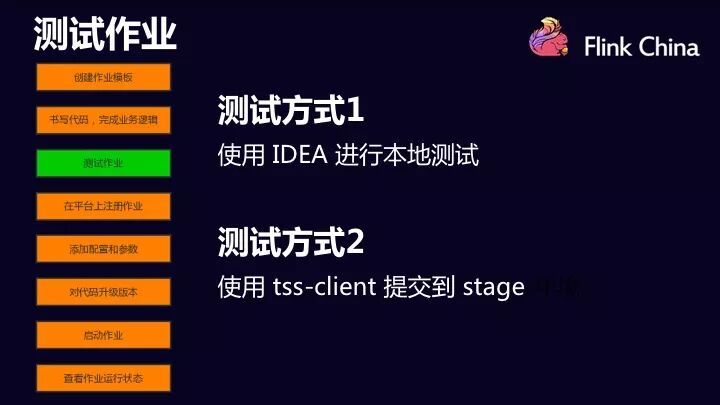

写完作业之后，可以测试作业。可以支持本地测试，也可以提交到 stage 环境测试。

4-3. 增加配置信息

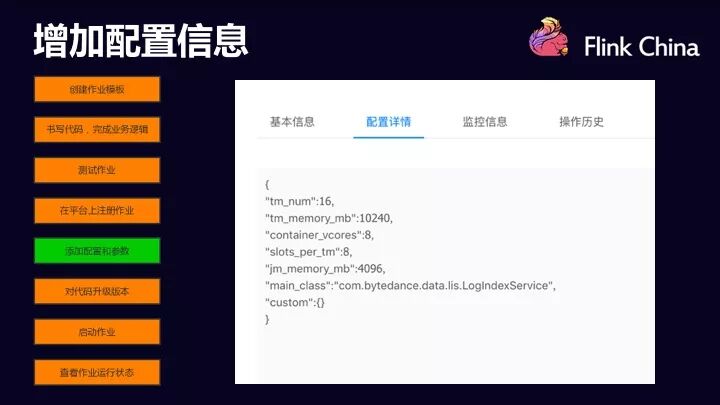

测试完成后，需要在 dayu 平台上注册作业，添加一些配置信息。

4-4. 指定代码版本

将自己 git 上的代码，打包，升级到最新版本，在 dayu 页面上选择版本信息，方便回滚。

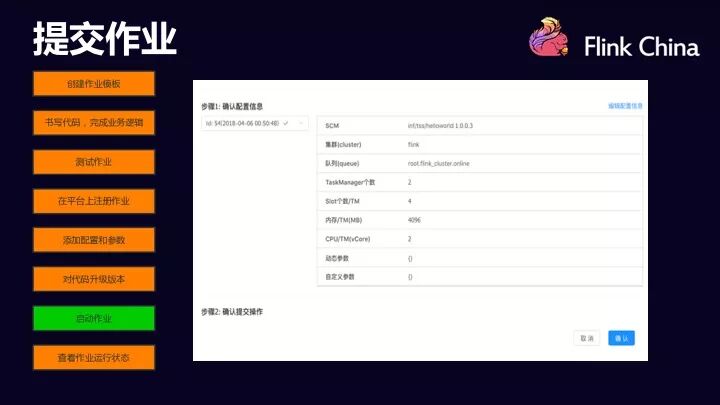

4-5. 提交作业

4-6. 查看作业运行状态

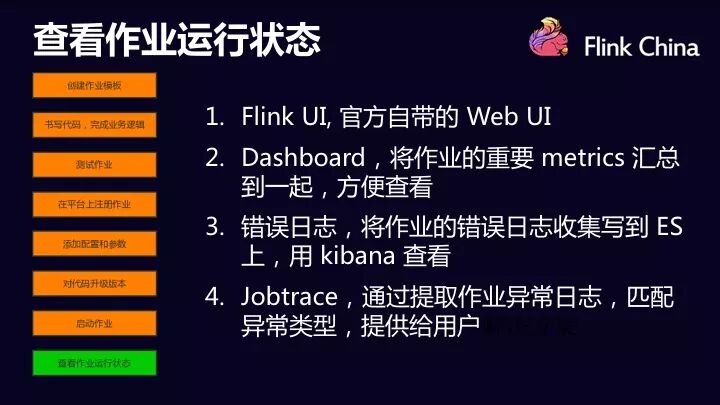

提交完作业后，用户需要查看作业运行的状态怎么样，提供四种方式供用户查看作业状态

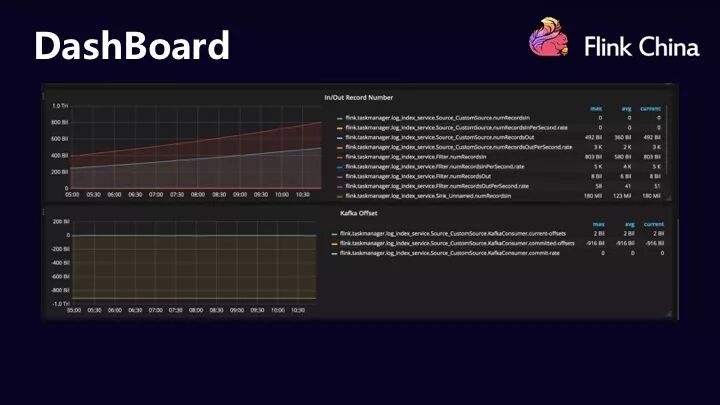

第一个是 Flink UI，也就是官方自带的 UI，用户可以去看。第二个是 Dashboard，展示作业 task qps 和 latency 以及 task 之间的网络 buffer，将这些重要信息汇总到一个页面，追查问题时清晰明了。

第三个是错误日志，将作业的错误日志都收集在一起，写入到 ES 上，方便用户查看。

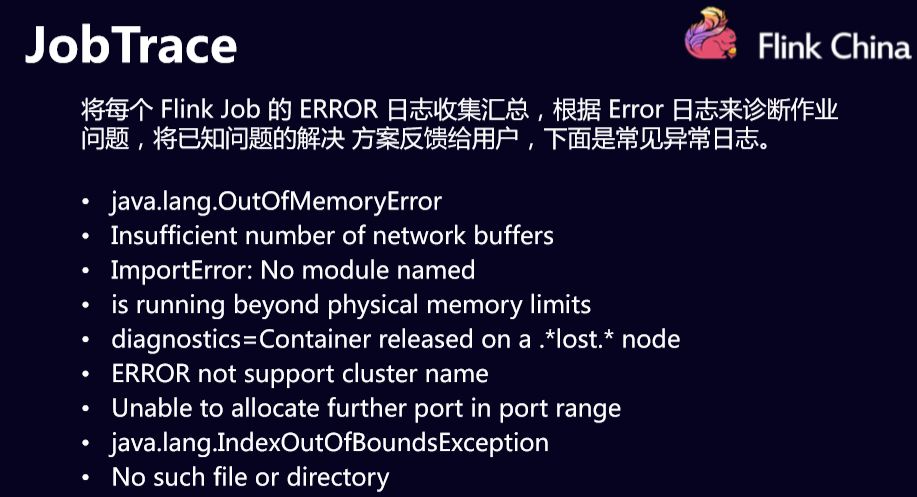

第四个是 Jobtrace 工具，就是把 Flink 框架层面产生的异常日志匹配出来，直接判断故障，告知用户处理方法。例如当作业 OOM 了，则告知用户如何扩大内存。

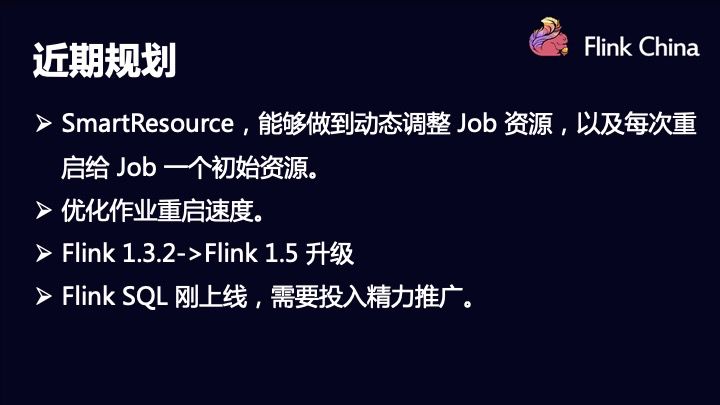

5. 五、近期规划最后跟大家分享一下近期规划

• 用户资源配置是否合理，一直是用户比较头疼的一件事，因此希望能够根据该作业的历史表现，告知用户合理的资源配置信息。
• Flink 1.3 -> 1.5 版本升级
• 优化作业重启速度，缩短用户重启作业数据流中断时间。
• Flink SQL 平台刚上线，需要投入一些精力去了解 SQL 工作机制。以上就是我本次分享的主要内容，感谢 Flink 的举办者和参与者，感谢我的同事，因为以上的分享内容是我和同事一起完成的。
