[转]Redis GeoHash 核心原理解析
GeoHash 将二维的经纬度转换成字符串，快速选取最近的POI。
1. 引言
小麦同学是个吃货+技术宅，平日里就喜欢拿着手机地图点点按按来查询一些好玩的东西。某一天到北海公园游玩，肚肚饿了，于是乎打开手机地图，搜索北海公园附近的餐馆，并选了其中一家用餐。
饱暖思yin欲的小麦饭后思考「地图后台如何根据自己所在位置查询来查询附近餐馆的呢」？苦思冥想了半天，小麦想出了个方法：计算所在位置P与北京所有餐馆的距离，然后返回距离递归的思想，想到了西城区也很多餐馆啊，应该计算所在位置P与所在街道所有餐馆的距离，这样计算量又小了，效率也提升了。
小麦的计算思想很朴素，就是通过「过滤」的方法来减小参与计算的餐馆数目，从某种角度上讲，机机在使用索引技术。
一提到索引，大家脑子里马上浮现出B树索引，因为大量的数据库（如MySQL、oracle、PostgreSQL等）都在使用B树。B树索引本质上是对索引字段进行排序，然后通过类似「二分查找」的方法进行快速查找，即它要求索引的字段是可排序的，一般而言，可排序的是一维字段，比如时间、年龄、薪水等等。但是对于空间上的一个点（二维，包括经度和纬度），如何排序呢？又如何索引呢？解决的方法很多，下文介绍一种方法来解决这一问题。
思想：如果能通过某种方法将二维的点数据转换成一维的数据，那样不就可以继续使用B树索引了嘛。那这种方法真的存在嘛，答案是肯定的。目前很火的 GeoHash 算法就是运用了上述思想，下面我们就开始 GeoHash 之旅吧。
2. 感性认识
先来两个干货，在线查看 GPS 某个区域的 GeoHash 值。
1. http://geohash.gofreerange.com/[1]

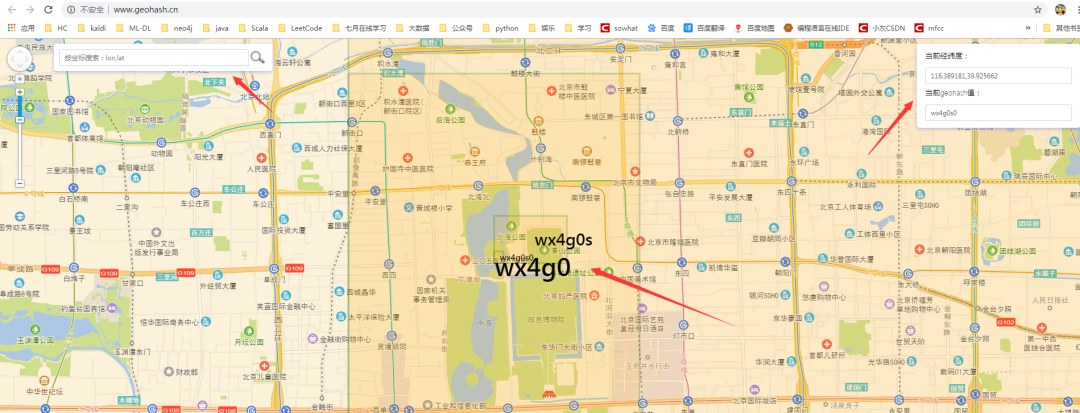

2. http://www.geohash.cn/[2]
更好用些
3. 通俗说

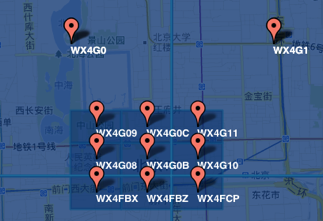

GeoHash 将二维的经纬度转换成字符串，比如下图展示了北京9个区域的GeoHash 字符串，分别是 WX4ER，WX4G2、WX4G3 等等，每一个字符串代表了某一矩形区域。也就是说，这个矩形区域内所有的点（经纬度坐标）都共享相同的GeoHash字符串，这样既可以保护隐私（只表示大概区域位置而不是具体的点），又比较容易做缓存，比如左上角这个区域内的用户不断发送位置信息请求餐馆数据，由于这些用户的 GeoHash 字符串都是 WX4ER，所以可以把 WX4ER 当作 key，把该区域的餐馆信息当作 value 来进行缓存，而如果不使用 GeoHash 的话，由于区域内的用户传来的经纬度是各不相同的，很难做缓存。
字符串越长，表示的范围越精确。如图所示，5位的编码能表示10平方千米范围的矩形区域，而6位编码能表示更精细的区域（约0.34平方千米）
字符串相似的表示距离相近（特殊情况后文阐述），这样可以利用字符串的前缀匹配来查询附近的 POI 信息。如下两个图所示，第一个在城区，第二个在郊区，城区的 GeoHash 字符串之间比较相似，郊区的字符串之间也比较相似，而城区和郊区的 GeoHash 字符串相似程度要低些。
通过上面的介绍我们知道了GeoHash 就是一种将经纬度转换成字符串的方法，并且使得在大部分情况下，字符串前缀匹配越多的距离越近，回到我们的案例，根据所在位置查询来查询附近餐馆时，只需要将所在位置经纬度转换成 GeoHash 字符串，并与各个餐馆的 GeoHash 字符串进行前缀匹配，匹配越多的距离越近。
4. GeoHash算法的步骤

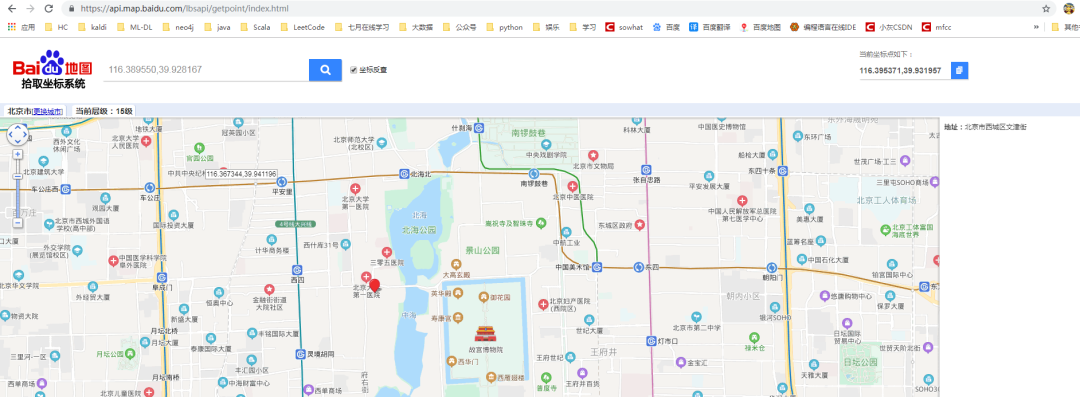

下面以北海公园附近随便一个位置为例介绍GeoHash算法的计算步骤,先用百度 GPS反定位系统查找看下经纬度。
纬度=116.395371，经度=39.931957。
4-1. 1、根据经纬度计算GeoHash二进制编码
地球纬度区间是[-90,90]， 北海公园的纬度是39.928167，可以通过下面算法对纬度39.928167进行逼近编码:
- 区间[-90,90]进行二分为[-90,0),[0,90]，称为左右区间，可以确定39.928167属于右区间[0,90]，给标记为1；
- 接着将区间[0,90]进行二分为 [0,45),[45,90]，可以确定39.928167属于左区间 [0,45)，给标记为0；
- 递归上述过程39.928167总是属于某个区间[a,b]。随着每次迭代区间[a,b]总在缩小，并越来越逼近39.928167；
- 如果给定的纬度x（39.928167）属于左区间，则记录0，如果属于右区间则记录1，这样随着算法的进行会产生一个序列1011100，序列的长度跟给定的区间划分次数有关。
39.928167 根据纬度算编码
| bit | min | mid | max |
|---|---|---|---|
| 1 | -90.000 | 0.000 | 90.000 |
| 0 | 0.000 | 45.000 | 90.000 |
| 1 | 0.000 | 22.500 | 45.000 |
| 1 | 22.500 | 33.750 | 45.000 |
| 1 | 33.750 | 39.375 | 45.000 |
| 0 | 39.375 | 42.188 | 45.000 |
| 0 | 39.375 | 40.7815 | 42.188 |
| 0 | 39.375 | 40.07825 | 40.7815 |
| 1 | 39.375 | 39.726625 | 40.07825 |
| 1 | 39.726625 | 39.9024375 | 40.07825 |
同理，地球经度区间是[-180,180]，可以对经度116.389550进行编码。根据经度算编码
| bit | min | mid | max |
|---|---|---|---|
| 1 | -180 | 0.000 | 180 |
| 1 | 0.000 | 90 | 180 |
| 0 | 90 | 135 | 180 |
| 1 | 90 | 112.5 | 135 |
| 0 | 112.5 | 123.75 | 135 |
| 0 | 112.5 | 118.125 | 123.75 |
| 1 | 112.5 | 115.3125 | 118.125 |
| 0 | 115.3125 | 116.71875 | 118.125 |
| 1 | 115.3125 | 116.015625 | 116.71875 |
| 1 | 116.015625 | 116.3671875 | 116.71875 |
4-2. 2、组码
通过上述计算，纬度产生的编码为10111 00011，经度产生的编码为11010 01011。偶数位放经度，奇数位放纬度，把2串编码组合生成新串：11100 11101 00100 01111。最后使用用0-9、b-z（去掉a, i, l, o）这32个字母进行base32编码，首先将11100 11101 00100 01111转成十进制，对应着28、29、4、15，十进制对应的编码就是wx4g。同理，将编码转换成经纬度的解码算法与之相反，具体不再赘述。
5. GeoHash Base32编码长度与精度
可以看出，当geohash base32编码长度为8时，精度在19米左右，而当编码长度为9时，精度在2米左右，编码长度需要根据数据情况进行选择。
5-1. 经纬度距离换算
在纬度相等的情况下：
经度每隔0.00001度，距离相差约1米；
- 每隔0.0001度，距离相差约10米；
- 每隔0.001度，距离相差约100米；
- 每隔0.01度，距离相差约1000米；
- 每隔0.1度，距离相差约10000米。
在经度相等的情况下：
纬度每隔0.00001度，距离相差约1.1米；
- 每隔0.0001度，距离相差约11米；
- 每隔0.001度，距离相差约111米；
- 每隔0.01度，距离相差约1113米；
- 每隔0.1度，距离相差约11132米。
6. GeoHash算法
上文讲了GeoHash的计算步骤，仅仅说明是什么而没有说明为什么？为什么分别给经度和维度编码？为什么需要将经纬度两串编码交叉组合成一串编码？本节试图回答这一问题。

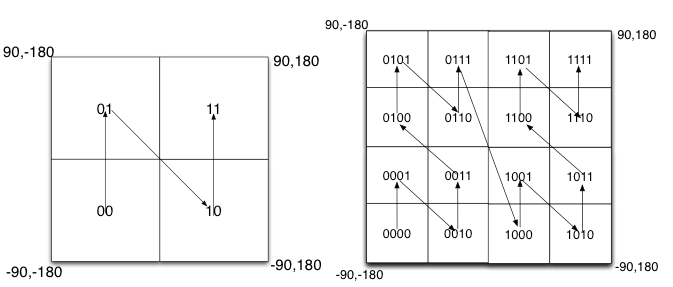

如下图所示，我们将二进制编码的结果填写到空间中，当将空间划分为四块时候，编码的顺序分别是左下角00，左上角01，右下脚10，右上角11，也就是类似于Z的曲线，当我们递归的将各个块分解成更小的子块时，编码的顺序是自相似的（分形），每一个子快也形成Z曲线，这种类型的曲线被称为 Peano 空间填充曲线。
这种类型的空间填充曲线的优点是将二维空间转换成一维曲线（事实上是分形维），对大部分而言，编码相似的距离也相近， 但Peano空间填充曲线最大的缺点就是突变性，有些编码相邻但距离却相差很远，比如0111与1000，编码是相邻的，但距离相差很大。
除 Peano 空间填充曲线外，还有很多空间填充曲线，如图所示，其中效果公认较好是Hilbert空间填充曲线，相较于 Peano 曲线而言，Hilbert 曲线没有较大的突变。为什么 GeoHash 不选择 Hilbert 空间填充曲线呢？可能是 Peano曲线思路以及计算上比较简单吧，事实上，Peano 曲线就是一种四叉树线性编码方式。
7. 使用注意点
7-1. 1. 临界问题
由于GeoHash是将区域划分为一个个规则矩形，并对每个矩形进行编码，这样在查询附近POI信息时会导致以下问题，比如红色的点是我们的位置，绿色的两个点分别是附近的两个餐馆，但是在查询的时候会发现距离较远餐馆的GeoHash编码与我们一样（因为在同一个GeoHash区域块上），而较近餐馆的GeoHash编码与我们不一致。这个问题往往产生在边界处。
解决的思路很简单，我们查询时，除了使用定位点的GeoHash编码进行匹配外，还使用周围8个区域的GeoHash编码，这样可以避免这个问题。
7-2. 2. 注意点
我们已经知道现有的 GeoHash 算法使用的是 Peano 空间填充曲线，这种曲线会产生突变，造成了编码虽然相似但距离可能相差很大的问题，因此在查询附近餐馆时候，首先筛选GeoHash编码「相似的POI(point of interest)点」，然后进行实际距离计算。
7-3. 3. 使用心得
GeoHash 只是空间索引的一种方式，特别适合点数据，而对「线、面数据采用R树索引」更有优势（可为什么需要空间索引）。
GeoHash值可以区分精度，位数越多，精度越高，表达的地理位置越精细；如一位的GeoHash值把地球划分为32个矩形，8位的geohash值把地球划分为32^8个小矩形
适合根据某个经纬度坐标position计算出GeoHash值，然后和数据库中精度更高的GeoHash值做前缀比较
8. 空间索引
常见问题：如何根据自己所在位置查询来查询附近50米的POI（point of interest，比如商家、景点等）呢（图1a）？
8-1.
每个POI都有经纬度信息，用图1b的SQL语句在mySQL中建立了POI_spatial的表，其中lat和lng两个字段来代表纬度和经度。为后续分析方便起见，我人造了40万个POI数据。
8-2. 方法一：暴力方法
该方法的思路很直接：计算位置与所有POI的距离，并保留距离小于50米的POI。
插句题外话，计算经纬度之间的距离不能像求欧式距离那样平方开根号，因为地球是个不规整的球体（图2a），普通计算适合都是默认按最简单的完美球体假设，两点之间的距离函数应该如图2b所示。
该方法的复杂度为：40万*距离函数。我们将球体距离函数写为mysql存储过程distance，之后我们执行查询操作（图3），发现花费了4.66秒。
8-3. 方法二：矩形过滤方法
该方法采用逐步细化的方式，一般分为两部：

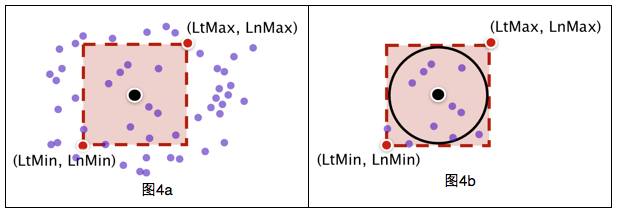

- 先用矩形框过滤（图4a），判断一个点在矩形框内很简单，只要进行两次判断（LtMin<lat<LtMax; LnMin<lng<LnMax），落在矩形框内的POI个数为n（n<<40万）；
- 用球面距离公式计算位置与矩形框内n个POI的距离（图4b），并保留距离小于50米的POI
矩形过滤方法的复杂度：40万矩形过滤函数 + n距离函数（n<<40万）。
根据这个思路我们执行SQl查询（图5）（注：经度或纬度每隔0.001度，距离相差约100米，由此推算出矩形左下角和右上角坐标），发现过滤后正好剩下两个POI。
此查询花费了0.36秒，相比于方法一查询时间大大降低，但是对于一次查询来说还是很长。时间长的原因在于遍历了40万次。
8-4. 方法三：B树对经度或纬度建立索引
方法二耗时的原因在于执行了遍历操作，为了不进行遍历，我们自然想到了索引。我们对纬度进行了B树索引。
1 2 |
alter table poi_spatial add index latindex(lat); alter table poi_spatial add index lngindex(lng); |
此方法包括三个步骤：
-
通过B树快速找到某纬度范围的POI（图6a），个数为m（m<40万），复杂度为Log(40万)*过滤函数; -
在步骤a过滤得到的m个POI中查找某经度范围的POI（图6b），个数为n(n<m)，复杂度为m*过滤函数； -
用球面距离公式计算位置与步骤b得到的n个POI的距离（图6c），并保留距离小于50米的POI
执行SQL查询（图7），发现时间已经大大降低，从方法2的0.36秒下降到0.01秒
8-5. B树能索引空间数据吗？
这时候有人会说了：方法三效果如此好，能够满足我们附近POI查询问题啊，看来B树用来索引空间数据也是可以的嘛！那么B树真的能够索引空间数据吗？
只能对经度或纬度索引（一维索引），与期望的不符我们期待的是快速找出落在某一空间范围的POI（如矩形）（图8a），而不是快速找出落在某纬度或经度范围的POI（图8b），想象一下，我要查询北京某区的POI，但是B树索引不仅给我找出了北京的，还有与北京同一维度的天津、大同、甚至国外城市的POI，当数据量很大时，效率很低。
当数据是多维，比如三维（x，y，z），B树怎么索引？比如z可能是高程值，也可能是时间。有人会说B树其实可以对「多个字段进行索引」，但这时需要指定优先级，形成一个组合字段，而空间数据在各个维度方向上不存在优先级，我们不能说纬度比经度更重要，也不能说纬度比高程更重要。
当空间数据不是点，而是线（道路、地铁、河流等），面（行政区边界、建筑物等），B树怎么索引？对于面来说，它由一系列首尾相连的经纬度坐标点组成，一个面可能有成百上千个坐标，这时数据库怎么存储，B树怎么索引，这些都是问题。
既然传统的索引不能很好的索引空间数据，我们自然需要一种方法能对空间数据进行索引，即空间索引。
9. 实战
SpringBoot + Redis 实现geo操作。
调用Java三方依赖判断两点距离
判断[3] 一个IP坐标是否在中国地图内，核心思想就是看点到线上的交点看是否在右边。具体看参考文档实战代码。
